一、N 溝道 MOS 管的導通機制
N 溝道 MOS 管作為一種常見的電子元件，在電路控制中發揮著重要作用。其導通的關鍵在于 G 極（柵極）與 S 極（源極）之間的電壓差。當這一電壓差超過 MOS 管的閾值電壓時，D 極（漏極）與 S 極之間會形成導通路徑。具體來說，在實際應用中，通過將控制信號接入 G 極，并將 S 極接地（GND），可以實現對 N 溝道 MOS 管開關狀態的有效控制。一旦 D 極和 S 極導通，其導通電阻 Rds(on) 會變得極小，通常處于幾十毫歐的水平，從而使得電流流過時產生的壓降可以忽略不計，為電路中的電流流通提供了低損耗的通道。
二、N 溝道 MOS 管作為低側電源開關的應用
（一）基本電路連接與工作原理

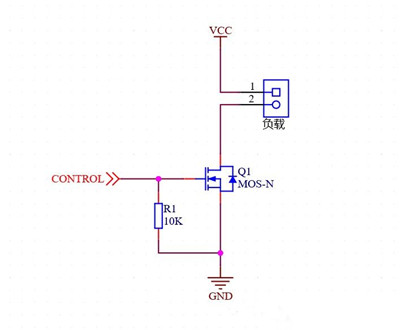

在低側電源開關的應用場景中，N 溝道 MOS 管的控制信號（CONTROL）通常為 3 - 12V 的電平信號。負載的一端連接到電源的正極，而另一端則與 MOS 管的 D 極相連。當 CONTROL 信號處于高電平時，即 Vgs（柵源電壓）超過 NMOS 管的導通閾值電壓時，MOS 管導通，負載得以正常工作；相反，當 CONTROL 信號為低電平時，Vgs 降為 0，MOS 管關斷，負載停止工作。這種控制方式簡單直接，能夠?qū)崿F(xiàn)對負載電路的有效通斷控制。
（二）防止電路反接保護設計
防止電路反接的功能原理

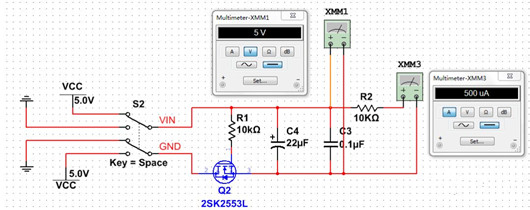

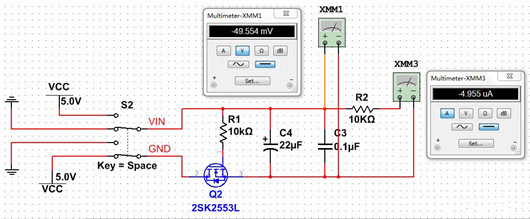

當 N 溝道 MOS 管應用于防止電路反接的場景中，在正常的電路連接情況下，假設 VCC 為 5V 的電源，并通過一個 10KΩ 的阻性負載進行供電，此時通過電壓表和電流表測量，可以得到正常的電壓值為 5V，電流值為 500μA 左右。然而，當模擬電源反接的情況，即通過切換 Key 開關使電源極性接反時，測量得到的電壓值會變?yōu)榧s -49.554mV，電流值約為 -4.955μA。這種變化表明，N 溝道 MOS 管在這種情況下能夠有效地限制反向電流的大小，起到一定的保護作用，防止因電源反接導致的電路損壞。
電路反接保護的設計意義
在實際的電子電路設計中，電源反接是一種常見的異常情況，可能會對電路中的各個元件造成嚴重的損壞。N 溝道 MOS 管用于防止電路反接保護電路的設計，能夠在一定程度上提高電路的可靠性和穩定性。當電源反接發生時，MOS 管的特性使得反向電流受到限制，從而保護了后續電路免受過大的反向電流沖擊，減少了因電源極性錯誤連接而導致的維修成本和設備損壞風險。
三、N 溝道 MOS 管應用中的注意事項
（一）驅動信號的要求
為了確保 N 溝道 MOS 管的可靠導通和關斷，驅動信號需要滿足一定的要求。在導通時，柵極驅動電壓應足夠高，以確保 Vgs 超過閾值電壓，并且提供足夠的電壓裕量，使得 MOS 管能夠工作在飽和導通區，從而降低導通電阻，減少功率損耗。而在關斷時，驅動信號應盡量降低至接近 0V，以確保 MOS 管完全截止，避免出現漏電流過大的情況。
（二）散熱考慮
在大電流應用中，盡管 N 溝道 MOS 管的導通電阻較小，但仍會產生一定的熱量。因此，需要根據實際工作電流和導通電阻計算功率損耗，并采取適當?shù)纳岽胧?，如安裝散熱片、使用風扇等，以保證 MOS 管在正常溫度范圍內工作，延長其使用壽命。
（三）寄生電感和電容的影響
在高頻開關應用中，N 溝道 MOS 管的寄生電感和電容可能會對電路的性能產生影響。寄生電感會導致電壓尖峰的產生，而寄生電容則可能引起開關速度的下降。因此，在高頻電路設計中，需要合理布局布線，盡量減少寄生參數的影響，必要時可以采用緩沖電路等措施來改善電路的高頻特性。
