一、全橋逆變電路
全橋轉換器由 4 個開關構成，這 4 個開關分別連接至 2 個電源的正極與負極。從電壓角度看，全橋電路不存在峰值電壓問題，其電壓與直流電源電壓保持一致，在電氣系統中具有穩定的電壓輸出特性。
二、半橋逆變電路
半橋轉換器包含 2 個開關，這 2 個開關各自連接直流電源的正極和負極。具體工作時，當一個開關開啟，電流便從電源正極經開關流向負載；而當另一個開關開啟，電流則從負載流回電源負極，以此實現電能的傳輸與轉換功能。
三、常見逆變電路類型

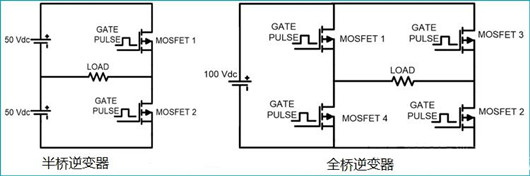

在眾多逆變電路中，半橋式和全橋式較為常見。二者存在諸多差異，下面將詳細闡述其不同之處。
（一）開關管數量及輸出功率差異
與半橋相比，全橋的開關管數量翻倍。然而，在開關電流相同條件下，全橋電路的輸出功率能達到半橋的兩倍，在大功率電能轉換場景中具有顯著優勢。
（二）輸出電壓最大值差異
全橋逆變器運用四個開關管，使其輸出電壓峰值可等同于直流電源電壓；反觀半橋逆變器，僅使用兩個開關管，導致其輸出電壓峰值僅為直流電源電壓的一半，這在一定程度上限制了其在高電壓輸出應用場景的適用性。
四、工作原理差異
（一）半橋逆變電路工作原理

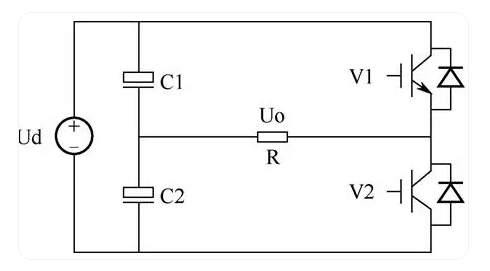

半橋電路由兩個串聯的功率開關以及兩個串聯的電容構成。當 V1 導通、V2 關斷時，電容 C1 的能量釋放至負載 R，此時輸出電壓 Uo 為正，與此同時電容 C2 進行充電；而后 V1 關斷、V2 導通，電容 C2 的能量釋放至負載 R，輸出電壓 Uo 變?yōu)樨?，電?C1 則開始充電。通過開關管 V1、V2 的交替導通，負載得以獲取交流電能。此外，兩個電容串聯可適應變壓器負載，但需注意，在工作頻率處于 50Hz - 60Hz 時，電容容量需求較大，這將引起電路體積增大以及成本上升等問題。
（二）全橋逆變電路工作原理
全橋電路又稱為 H 橋電路，由四個功率開關管組成。其中 Q1 和 Q4 的通斷呈互補狀態，Q2 和 Q3 的通斷亦呈互補狀態。

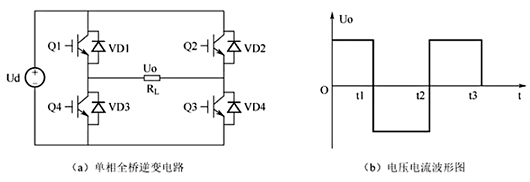

當 Q1、Q3 閉合，而 Q2、Q4 斷開時，負載電壓 Uo 呈正；反之，當 Q1、Q3 斷開，Q2、Q4 閉合時，負載電壓 Uo 呈負。借助 Q1、Q3 和 Q2、Q4 的交替導通，負載可獲得交流電能。特別地，當負載性質非純電阻時，負載電壓與負載電流會出現相位不同步的情況，此時開關管的寄生二極管便發揮電流續流的關鍵作用，保障電路的正常運行。
當 Q1、Q3 閉合，而 Q2、Q4 斷開時，負載電壓 Uo 呈正；反之，當 Q1、Q3 斷開，Q2、Q4 閉合時，負載電壓 Uo 呈負。借助 Q1、Q3 和 Q2、Q4 的交替導通，負載可獲得交流電能。特別地，當負載性質非純電阻時，負載電壓與負載電流會出現相位不同步的情況，此時開關管的寄生二極管便發揮電流續流的關鍵作用，保障電路的正常運行。
五、優缺點對比
（一）全橋逆變器
優點 ：結構相對簡單，便于設計與制造過程的實施，同時具有較高的電壓利用率，能輸出更高功率的電能，在大功率應用場景中更具競爭力。
缺點 ：由于全橋逆變器的輸入電流特性特殊，導致變壓器設計復雜度增加，原邊線圈匝數較多，這在一定程度上提高了制造難度與成本。
（二）半橋逆變器
優點 ：使用的器件數量較少，整體結構簡單，對電路的對稱性要求較為寬松，具備一定抗不平衡能力，使得其成本相對較低，在小功率、對成本敏感的應用場景中優勢明顯。
缺點 ：輸出功率相對較低，且其變壓器設計同樣較為復雜，原邊線徑較粗，限制了其在大功率場合的應用拓展。
