boost電路中二極管的作用與選擇介紹
在Boost電路中，二極管扮演著至關重要的角色，其作用主要體現在以下幾個方面：
在Boost電路中，二極管扮演著至關重要的角色，其作用主要體現在以下幾個方面：
一、隔離功能
當開關管導通時，二極管可有效隔離電感的儲能過程，防止其干擾輸出端電容對負載的供電。具體來說，MOS開關管閉合時，電感能將電能轉化為磁場能儲存起來。而當MOS斷開后，電感則將儲存的磁場能轉化為電能，經過二極管以及電容的濾波作用，形成平滑的直流電壓供給負載。在此過程中，二極管的單向?qū)ㄌ匦灾陵P(guān)重要，它確保了電能的正確流向以及電壓的穩定輸出。
二、防止能量損失
倘若電路中缺少二極管，開關管導通時電容的放電路徑會增多，從而引發不必要的能量損耗，降低電路效率。二極管的接入則能有效避免這種能量損失，進而提升電路的整體效率。
三、導流定向
二極管的單向?qū)щ娦悦鞔_了電流的流動方向，確保電流只能沿單一方向流動。這對于電路的正常運行和能量的有效轉換極為關鍵。在Boost電路里，該單向?qū)щ娦钥煞乐闺娏鞣聪蛄鲃?dòng)，減少了能量的浪費。

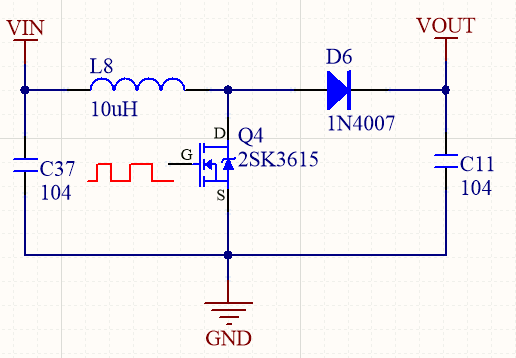

Boost拓?fù)湓韴D解析

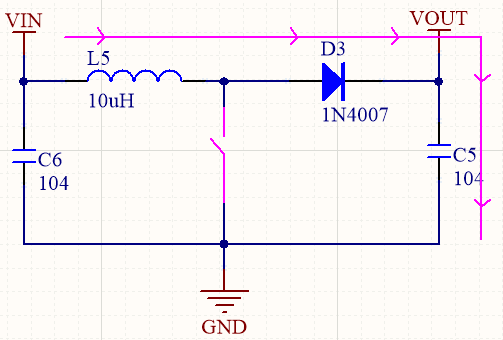

Boost電路的拓?fù)湓韴D與Buck結構相似，其具有兩種工作狀態。當MOS管截止時，
電流經電感、二極管為負載供電，此時二極管近乎等同于導線。若此時電路切換至另一種狀態，
即MOS管導通，因MOS管完全導通時電阻極小，通常僅為幾十毫歐，Vmos電壓也極低，通常零點幾伏甚至更低。
電流經電感、二極管為負載供電，此時二極管近乎等同于導線。若此時電路切換至另一種狀態，
即MOS管導通，因MOS管完全導通時電阻極小，通常僅為幾十毫歐，Vmos電壓也極低，通常零點幾伏甚至更低。

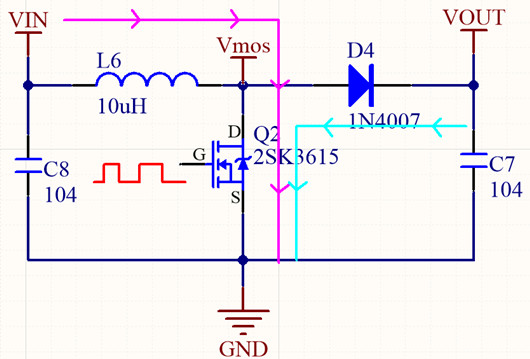

假設電路中未配備二極管D4，由于輸出電容C7的存在，其處于較高電壓狀態，此時電容會通過特定路徑經MOS管向地放電，造成能量損失，降低Boost電路的效率。而若在電路中增設二極管D4，憑借其單向?qū)щ娦裕?dāng)MOS管導通時，二極管反向截止，輸出電容C7便不會向地放電，電流經電感、MOS管回流至地，電感在此過程中儲存磁場能量，為后續的升壓操作做好準備。
綜上所述，二極管在Boost電路中的存在，有效避免了輸出電容放電通路的形成，從而減少了不必要的能量損耗。
Boost電路中二極管的選擇要點
反向電壓與正向?qū)▔航?：所選二極管的反向電壓應高于輸出電壓Vo，并預留一定余量，同時正向?qū)▔航翟叫≡嚼硐搿?/div>
正向電流參數 ：二極管的平均正向電流If需高于負載最大電流Iload，正向峰值電流Ifsm要高于電感峰值電流Il_peak，并預留余量。
反向恢復時間 ：二極管的反向恢復時間Trr應盡可能短，以滿足電路快速切換的需求。
