一、整流器：交流到直流的轉換器
（一）整流器的功能與應用
整流器是一種將交流電（AC）轉換為直流電（DC）的設備。其核心功能在于利用半導體器件的單向導電特性，使電流僅能沿一個方向流動，從而實現交流到直流的轉換。整流器廣泛應用于各類供電裝置、蓄電池充電以及無線電信號偵測等場景。例如，在汽車發電機中，整流器將產生的交流電轉換為直流電，為車載電池充電并供車載設備使用。
（二）常見整流器類型
二極管整流橋 ：這是一種應用廣泛的整流器類型，由四個二極管組成橋式電路。它能夠將交流電轉換為脈動直流電，再通過電容器等濾波元件平滑波形，得到較為穩定的直流輸出。
晶閘管整流橋 ：與二極管整流橋類似，但使用晶閘管作為整流元件。晶閘管可在一定程度上控制導通時刻，從而實現對輸出直流電壓的調節。
（三）整流過程詳解
整流器的工作原理基于半導體器件的單向導電性。以二極管整流橋為例，當交流電輸入時，二極管在正半周期間導通，電流通過二極管流向負載；在負半周時，另兩個二極管導通，電流方向保持不變。這樣，交流電就被轉換為方向不變但大小變化的脈動直流電。隨后，濾波電路對脈動直流電進行平滑處理，得到較為穩定的直流電輸出。
二、逆變器：直流到交流的轉換器
（一）逆變器的功能與應用
逆變器的作用與整流器相反，它將直流電（DC）轉換為交流電（AC）。在許多現代電力系統中，逆變器是不可或缺的組件。例如，在太陽能發電系統中，太陽能電池板產生的直流電需要通過逆變器轉換為交流電，才能供家庭和工業設備使用。同樣，不間斷電源（UPS）也依賴逆變器在市電中斷時將蓄電池的直流電轉換為交流電，以維持設備的正常運行。
（二）逆變器的工作原理
逆變器通過控制功率開關器件（如絕緣柵雙極型晶體管（IGBT）和金屬氧化物半導體場效應晶體管（MOSFET））的通斷來生成交流電壓。這些開關器件以高頻開關的方式工作，通過精確控制其開關順序和占空比，可以合成所需頻率和幅值的交流電。逆變器的電路通常較為復雜，需要具備精確的控制和驅動電路來確保輸出交流電的質量和穩定性。

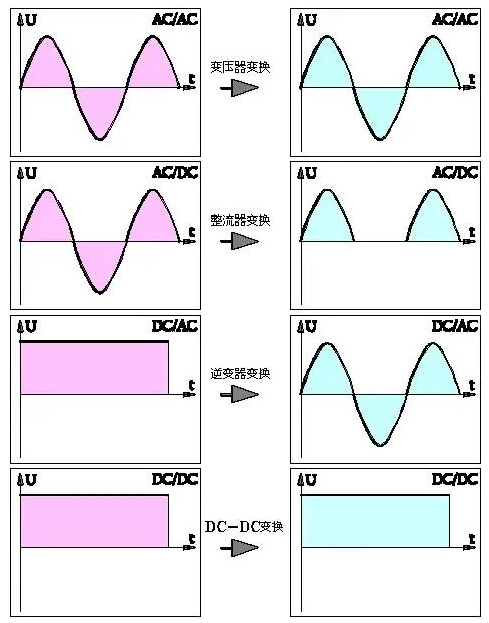

三、整流器與逆變器的主要區別
（一）功能與能量轉換方向
整流器和逆變器最本質的區別在于它們實現的能量轉換方向。整流器將交流電轉換為直流電，而逆變器則將直流電轉換為交流電。這種轉換方向的差異決定了它們在不同應用場景中的獨特作用。
（二）工作原理差異
整流器的工作原理相對簡單，主要依賴半導體器件的單向導電性。通過允許電流僅沿一個方向流動，并結合濾波電路平滑波形，整流器能夠實現交流到直流的轉換。而逆變器的工作原理則更為復雜，需要通過高頻開關技術和脈寬調制（PWM）等方法來生成高質量的交流電。逆變器的輸出交流電的頻率、幅值和波形等因素都需要通過精確的控制算法進行調節。
四、全橋逆變電路

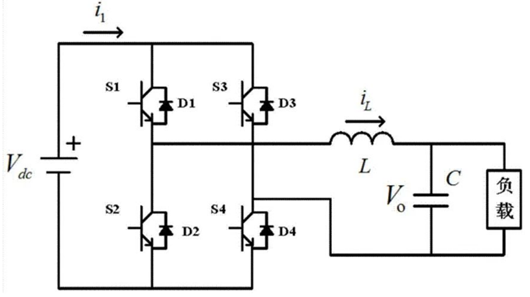

全橋逆變電路是一種常見的逆變器拓撲結構，由四個開關器件（如 MOSFET）組成兩個橋臂。在工作過程中，同一橋臂的兩個開關器件不能同時導通，而是采用對邊橋臂導通的方式。這種結構能夠產生較高的輸出功率和較好的電能質量，適用于多種對電力品質要求較高的應用場景。
