    220v電機怎么接線,220v電機接線圖介紹
    一、單相 220V 電機接線方法
    單相 220V 電機主要適用于家庭常規插座電源,其接線方法如下:
    (一)識別電容端與公共端
    單相電機通常配備三根線:公共端(通常為黑色)、電容端(常見的顏色為紅色和黃色)。在接線前,需利用萬用表測量電阻來確定電容端。電阻值最大的兩根線即為電容端。
    (二)接線步驟
    將公共端連接到零線上。
    把啟動電容連接到電容端。
    將火線連接到電容端的任意一端:
    若火線連接到紅色線,電機將正向旋轉。
    若火線連接到黃色線,電機則會反轉。
    (三)示例與驗證
    若電機的正反轉方向不符合需求,只需交換電容端的兩根線即可輕松改變旋轉方向。
    若電機無法啟動,應立即檢查電容是否損壞或繞組是否燒毀。可通過測量電阻值來判斷,正常情況下電阻值應符合主副繞組之和。
    二、三相 220V 電機接線方法
    三相 220V 電機適用于三相電源,其接線方法如下:
    (一)三角形接法(△接法)
    適用場景 :適用于三相 220V 電源環境(非家庭單相電)。
    接線方式 :通過短路片實現 W2-U1、U2-V1、V2-W1 的連接,并將三相電源接入這三組端口。
    (二)注意事項
    若錯誤地使用星型接法(Y 型),會導致電壓降至 127V,從而引發電機無法啟動或燒毀的風險。
    若需在家庭單相 220V 電源下驅動三相電機,必須借助額外設備(如單相變頻器或電容)進行供電方式轉換。然而,這種方式可能會降低電機的效率和功率。
    三、220V 電機接線圖解析

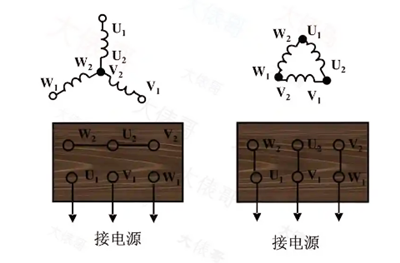

    220v電機接線圖
    220V 電機通常指的是線電壓為 220V 的三相交流異步電動機。電機的接線包括電機電源線和內部接線,內部接線一般采用三角形(△)接法或星型(Y)接法。在進行接線操作時,必須參考電機銘牌上的接線圖,因?yàn)椴煌姍C(jī)的內部繞組接線方式存在差異,而△接法或 Y 接法的選擇主要依據電動機的電源電壓。
    (一)星型接法(Y 型接法)
    適用場景 :一般用于 3KW 以下的小功率三相異步電動機。
    接法原理 :三相電動機內部有三個繞組,星型接法是將三個繞組的一端連接在一起,形成一個中性點。由于三相電動機的三個繞組電阻相等,且 380V 三相電源的線電壓平衡,中性點的電壓為 0。此時,每個繞組上實際加載的電壓為 220V。
    應用實例 :基于這一原理,在某些特殊情況下,如 220V 燈泡缺少零線時,也可采用星型接法,利用 380V 電源為燈泡供電。此時,燈泡能夠正常工作,因?yàn)槊總€繞組上的電壓仍為 220V,符合燈泡的額定電壓要求。

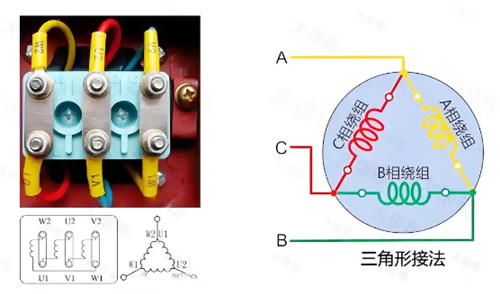

    220v電機接線圖
    (二)三角形接法(△接法)
    適用場景 :通常用于 4KW 以上的三相異步電動機。
    接法原理 :與星型接法不同,三角形接法是將三個繞組的首尾依次相連,形成一個閉合的三角形。在這種接法下,每個繞組的兩端都是火線,因此每個繞組上的電壓為 380V。
    特點 :由于每個繞組承受的電壓較高,三角形接法適合大功率電機,能夠提供更大的啟動轉矩和運行功率,滿足重載啟動和高功率輸出的需求。

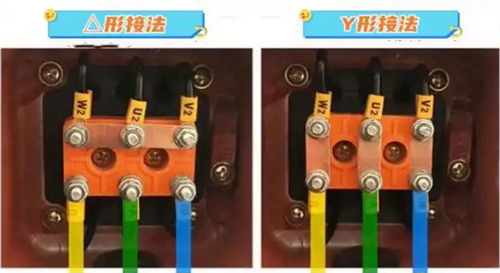

    220v電機接線圖
