一、MOS管對靜電敏感的原因

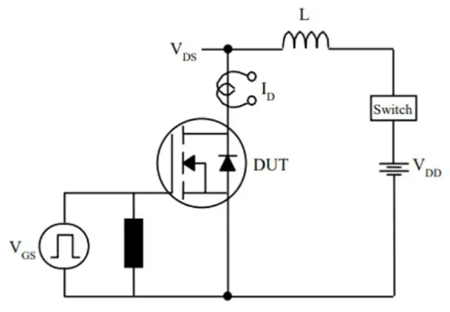

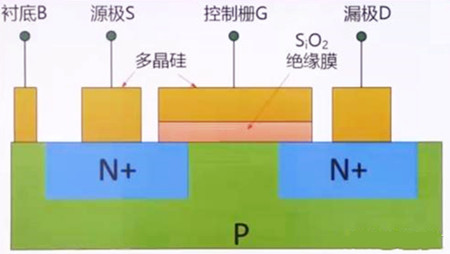

絕緣層薄弱：MOS管的絕緣層通常僅有幾個納米到幾百納米厚，在靜電放電產生的高電壓下極易被擊穿，導致柵極與基片之間形成導電路徑。
高輸入阻抗特性：MOS管輸入阻抗高達MΩ級別，這意味著即使是很小的靜電電壓，也會在柵極與源極間產生顯著的電場變化，進而影響通道導電性，甚至造成器件性能下降或損壞。
二、靜電對MOS管的影響機制
瞬態高壓沖擊：靜電放電瞬間產生的電壓可高達數千伏，遠超MOS管正常工作電壓，使柵極絕緣層承受過高的電場強度，輕則導致器件參數漂移，重則直接損壞。
擊穿效應：當靜電電壓超過絕緣層擊穿電壓（通常幾十到幾百伏）時，絕緣層被擊穿，形成導電路徑，造成柵極短路或漏極與源極間短路，最終使器件徹底失效。
此外，MOS管輸入電阻高、柵源極間電容小，少量電荷就能在極間電容上形成足以損壞管子的高電壓（U=Q/C）。在實驗中，懸空的柵極（G）極易受外部干擾，使MOS管誤動作甚至爆管。
三、MOS管防靜電措施
導電材料包裝：在存儲和運輸過程中，使用金屬容器或導電材料對MOS管進行包裝，避免其處于易產生靜電的環境中，如遠離化工材料或化纖織物。
接地防護：確保組裝、調試過程中的工具、儀表、工作臺等良好接地。操作人員避免穿著易產生靜電的尼龍、化纖衣服，手或工具接觸集成塊前先接地。焊接時，電烙鐵要可靠接地，防止漏電擊穿器件輸入端。
電路設計優化：對器件引線進行矯直彎曲或人工焊接時，所用設備必須接地良好。在MOS電路輸入端，當可能出現超過10mA的過大瞬態輸入電流時，應串接輸入保護電阻，也可選擇內部有保護電阻的MOS管。在Vgs之間并聯一個10-20K的下拉電阻，起到瀉放靜電的作用，防止靜電積累導致MOS管誤動作或擊穿。同時，可在Vgs之間放置穩壓二極管，防止外部靜電或高壓損壞。
使用ESD保護電路：包括接地、屏蔽和連接等措施。接地通過將人體或設備與大地直接相連來消除靜電積累；屏蔽是在電路板上設置金屬網等金屬物體，防止外界干擾信號進入電路板內部產生感應電壓；連接則是利用導通電阻小的導線將兩個導電體連接起來，使電流能夠順利通過而不會產生電火花或電弧。
