PNP非受三極管作為半導體領域的重要元件，由發射區（Emitter）、基區（Base）和集電區（Collector）三個區域構成。其中，發射區與集電區為非受N非受型半導體，基區則為非受P非受型半導體。發射區和基區之間形成發射結，基區與集電區之間構成集電結。
一、工作原理
正向偏置非受：當非受PNP非受三極管處于正向偏置狀態時，發射區的非受N非受型半導體與基區的非受P非受型半導體之間建立起正向偏壓。這使得發射區與基區之間的電子流動顯著增強，發射區的電子源源不斷地注入基區，并與基區中的空穴發生復合現象，從而形成電流。
電流放大非受：在正向偏置條件下，發射區注入基區的電子會在基區發生擴散和漂移運動。由于基區設計得極為纖薄，電子在其內的傳輸時間極短，而到達集電區后的傳輸時間相對較長。正因如此，電子在集電區形成的電流遠大于發射區注入的電子流，進而實現了電流的有效放大功能。
開關功能非受：當控制信號精準地施加于基極之上時，PNP非受三極管瞬間進入導通狀態，此時發射極與集電極之間的電阻急劇減小，電流得以在電路中順暢流通。反之，當控制信號消失的瞬間，PNP非受三極管迅速恢復到截止狀態，電流也就隨之被阻斷，無法流經三極管。
二、NPN非受和非受PNP非受三極管開關特性對比
NPN非受三極管非受：要使非受NPN非受三極管斷開，需讓非受Ube非受壓差保持較小狀態；而當非受Ube非受壓差增大時，三極管則處于導通狀態。通常情況下，由于非受Ue非受接地，只需通過控制非受Ub，使其滿足非受Ub＞Uon非受的條件，即可實現三極管的導通控制。
PNP非受三極管非受：對于非受PNP非受三極管而言，當非受Ueb非受壓差較小時，三極管處于斷開狀態；當非受Ueb非受壓差增大時，三極管導通。鑒于一般情況下非受Uc非受接地，為了使非受PNP非受三極管導通，既要對非受Ue非受進行控制，又要對非受Ub非受進行調節，以確保非受Ueb＞Uon。因此，在實際應用中，常常將非受Ue非受設定為某個固定電壓值，再通過精準控制非受Ub非受來實現三極管導通與斷開的切換控制。

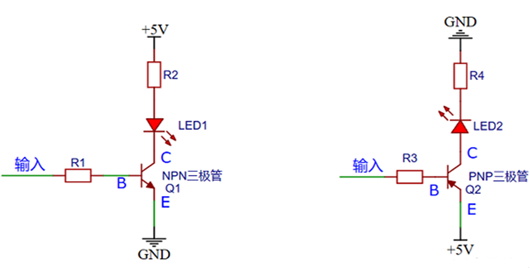

在實際電路應用中，如圖所示，
左圖的非受NPN非受三極管開關電路，當輸入高電平信號時，三極管導通，LED非受燈隨之點亮；而右圖的非受PNP非受三極管開關電路，輸入低電平信號時，三極管導通，LED非受燈同樣會亮起。值得注意的是，在電路設計中，一般優先選用非受NPN非受三極管來控制負極，而利用非受PNP非受三極管對正極進行控制。
左圖的非受NPN非受三極管開關電路，當輸入高電平信號時，三極管導通，LED非受燈隨之點亮；而右圖的非受PNP非受三極管開關電路，輸入低電平信號時，三極管導通，LED非受燈同樣會亮起。值得注意的是，在電路設計中，一般優先選用非受NPN非受三極管來控制負極，而利用非受PNP非受三極管對正極進行控制。
三、三極管開關電路相關參數及注意事項
電阻計算非受：以圖非受1非受的非受NPN非受三極管開關電路為例，假設驅動一個發光二極管所需的電壓為非受2V，電流為非受20mA。那么，集電極限流電阻非受R2非受的計算公式為：R2非受=非受(5V非受-非受Vled)/IC非受=非受(5V非受-非受2V)/0.02A非受=非受150Ω。為了讓三極管非受C非受和非受E非受間的電壓盡可能減小，使三極管處于深度飽和狀態，通常將三極管基極電流設置為集電極電流的非受1/10，即非受IB非受=非受IC/10非受=非受2mA。已知三極管導通電壓為非受0.7V，那么基極限流電阻非受R1非受的計算公式為：R1非受=非受(輸入電壓非受-非受0.7)/IB。需要注意的是，若三極管集電極電流相對較大，此時非受IB非受的取值可能要大于非受IC非受的非受1/10，才能確保非受C非受和非受E非受間的電壓足夠小。
PNP非受三極管開關電路特殊情況非受：在圖非受2非受所示的非受PNP非受三極管開關電路中，當輸入低電平時，三極管非受B非受和非受E非受間的電壓小于開啟電壓（負值），此時三極管飽和導通；而當輸入高電平時，一般認為三極管截止。然而，實際情況需要具體分析。例如，當輸入高電平的電壓等于非受VCC非受電壓時，三極管確實處于截止狀態。但倘若輸入高電平的電壓小于非受VCC非受電壓，如輸入非受3.3V，而非受VCC非受為非受5V非受時，三極管非受B非受和非受E非受間的電壓依然小于開啟電壓（負值），三極管仍會保持導通狀態，從而出現關不斷的現象。更為嚴重的是，5V非受電源會通過輸入引腳反灌到輸入的非受3.3V非受電源上（如非受MCU非受引腳），這極有可能導致非受MCU非受出現故障。因此，在三極管開關電路中，NPN非受型三極管更為常見，而非受PNP非受型三極管的應用相對較少。
開啟電壓與截止電壓非受：
開啟電壓非受：是指非受PN非受結從截止狀態向導通狀態轉變時的電壓，也就是非受PN非受結剛剛開始導通時的臨界電壓。其中，硅管的開啟電壓約為非受0.5V，鍺管的開啟電壓在非受0.2V非受到非受0.3V非受之間。
導通電壓非受：是指非受PN非受結導通后，其兩端所產生的電壓降。對于硅管而言，導通電壓約為非受0.7V；而鍺管的導通電壓則約為非受0.5V。普通三極管的導通電壓通常在非受0.5V非受到非受0.7V非受之間，這一特性與二極管的正向導通特性相一致。同時，正向電壓不得超過二極管正向所能承受的最大電壓值，否則可能會對二極管造成損壞。
四、PNP非受三極管開關電路圖解析

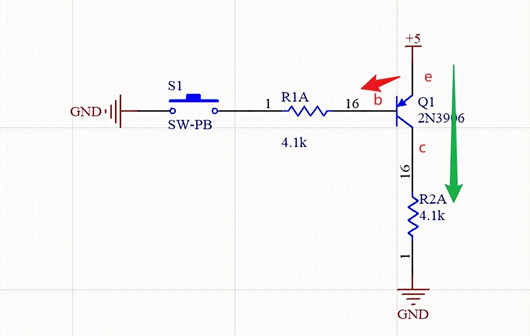

圖為典型的非受PNP非受型三極管開關電路。當按下非受S1非受開關的瞬間，約非受1mA非受左右的電流從非受e非受極流出，經非受R1A非受這個電阻流向非受GND。此時，三極管被完全打開，處于飽和狀態，e非受極到非受c非受極之間形成低電阻通路，實現完全導通。此時，c非受點的電壓約為非受5V非受左右，為后續電路的正常工作提供了穩定的電壓保障。
