DO-214AC封裝深度解析：特性與應用
一、DO-214AC封裝概述
DO-214AC封裝是一種廣泛應用于表面貼裝元件的封裝形式，歸屬于SMA封裝類型。它憑借出色的空間效率，成為解決緊湊電子設備和電路板布局難題的優選方案，尤其適用于對空間要求極為苛刻的現代電子設計。

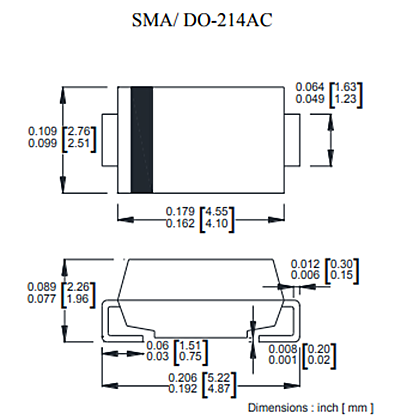

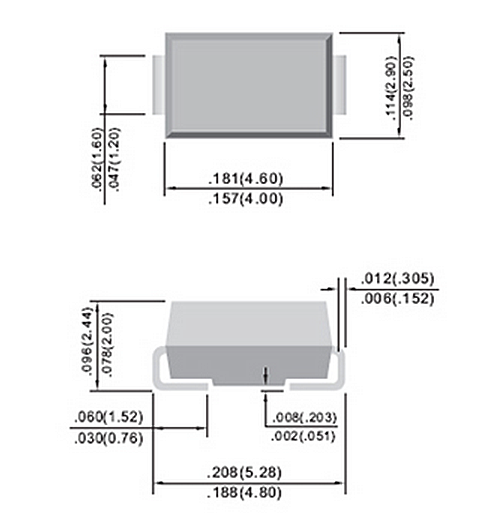

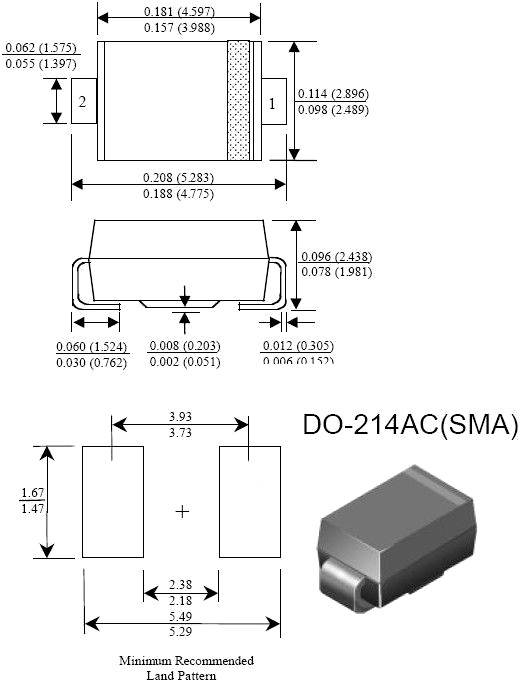

二、DO-214AC封裝尺寸規格
長度：5.2mm
寬度：2.6mm
高度：1.5mm
這些精準的尺寸參數，使DO-214AC封裝能夠在有限的空間內實現高效的元件布局與安裝。其小巧的外形，不僅有助于減少電路板的占用面積，還能滿足各類小型化電子設備的輕薄化設計需求。
三、DO-214AC封裝在TVS二極管中的應用及與其他封裝形式對比
在貼片TVS（瞬態電壓抑制）二極管領域，DO-214AA、DO-214AB、DO-214AC是常見的三種封裝形式。其中，DO-214AC封裝通常被稱為SMA封裝；DO-214AB封裝被稱為SMC封裝；而DO-214AA封裝則被稱為SMB封裝。
這三種封裝形式在外觀上存在明顯差異，主要體現在體積大小上。具體而言，SMA（DO-214AC）封裝的體積小于SMB（DO-214AA）封裝，而SMB封裝又小于SMC（DO-214AB）封裝。這種體積上的差異，使得它們在實際應用中各有側重。
SMA（DO-214AC）封裝：因其最小的體積，特別適合應用于對空間限制極為嚴格的小型電子設備，如智能手機、平板電腦等便攜式設備。在這些設備中，電路板空間寶貴，SMA封裝的TVS二極管能夠在不影響設備性能的前提下，提供可靠的電壓保護，同時滿足設備的輕薄化設計要求。
SMB（DO-214AA）封裝：介于SMA和SMC封裝之間，適用于多種常見的電子設備，如數碼相機、MP3播放器等。它在體積和性能之間取得了一定的平衡，既能適應相對緊湊的電路板布局，又能提供穩定的電壓抑制功能，滿足大多數消費電子產品的防護需求。
SMC（DO-214AB）封裝：相對較大的體積使其更適合應用于對防護性能要求較高且空間相對充裕的電子設備，如部分臺式電腦主板、工業控制設備等。在這些設備中，SMC封裝的TVS二極管能夠提供更強的電流處理能力和更穩定的電壓保護，確保設備在復雜的工作環境和長時間運行過程中免受瞬態電壓的損害。
四、DO-214AC封裝的電路應用優勢
DO-214AC封裝的TVS二極管在電路保護中發揮著至關重要的作用。憑借其卓越的封裝特性，能夠在不影響電路正常工作的前提下，有效吸收和抑制瞬態過電壓，如靜電放電（ESD）、電快速瞬變脈沖群（EFT）、雷擊浪涌等。它能夠在極短的時間內響應并鉗位過電壓，保護電路中的敏感元件免受損壞，從而提高電子設備的可靠性和穩定性。
例如，在智能手機的USB接口電路中，安裝有DO-214AC封裝的TVS二極管。當手機連接到電腦或其他充電設備進行數據傳輸或充電時，可能會遭受來自外部的瞬態電壓沖擊。此時，TVS二極管迅速動作，將過電壓鉗位在安全范圍內，確保手機內部電路的正常工作，延長設備的使用壽命。
