LVDS：低電壓差分信號電平標準解析
1. 概述
LVDS（Low Voltage Differential Signaling，低電壓差分信號）是一種基于差分傳輸原理的低擺幅信號技術標準。其核心特征在于利用一對匹配的線路（差分線對）傳輸相位相反、幅度相等的信號，接收端通過檢測兩者間的電壓差判別邏輯狀態。該技術顯著優勢在于：
高速傳輸： 支持從155 Mbps至數千兆比特每秒（Gbps）的傳輸速率，典型應用范圍可達2 Gbps以上。
低功耗： 采用恒定電流源驅動，靜態功耗極低（典型值約1.2mW），且功耗基本不隨頻率升高而增加。
低噪聲與高抗擾： 低壓擺幅（典型值250-450mV）結合差分傳輸特性，有效抑制共模噪聲干擾并大幅降低電磁輻射（EMI）。
低擺幅： 信號電壓變化幅度小，有利于提升開關速度和降低功耗。
2. 標準定義
LVDS的核心電氣規范由國際標準組織明確定義：
ANSI/TIA/EIA-644： 定義了LVDS的物理層電氣接口標準。該標準推薦的最大數據傳輸速率為655 Mbps，同時指出其理論極限速率可達1.923 Gbps。
IEEE： 在多個相關標準（如LVDS物理層常用于高速接口標準如IEEE 1394b、Camera Link等）中引用和應用了LVDS技術。
3. LVDS傳輸系統構成
一個完整的LVDS信號傳輸鏈路包含三個關鍵組件：
差分信號發送器 (Driver)： 功能為將輸入的單端信號（如TTL、CMOS電平）轉換為滿足LVDS電氣規范的差分信號。通常由專用集成電路實現。
差分信號傳輸介質 (Interconnect)： 由承載差分信號的物理通道構成，常見形式包括PCB差分走線對或平衡屏蔽電纜。在傳輸鏈路的終端，需配置匹配電阻（標準值為100Ω，實際應用中可在100Ω至120Ω范圍內選擇）以消除信號反射，保證信號完整性。
差分信號接收器 (Receiver)： 功能為檢測差分線上的電壓差，并將其還原為標準的單端邏輯電平信號（如TTL、CMOS）。同樣由專用集成電路實現。
4. LVDS電平電氣特性詳解
LVDS接口的電氣特性是其優越性能的基礎：
偏置電壓： 通常采用約1.2V的共模電壓作為基準。

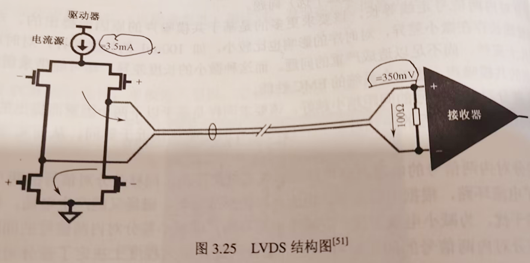

信號擺幅： 差分信號的峰峰值電壓擺幅（VOD）在250mV至450mV之間。產生原理如下：
驅動器采用恒流源（典型值3.5mA）驅動差分線對。
接收器呈現高輸入阻抗。
驅動電流主要流經終端匹配電阻（RTerm）。
差分電壓計算：VOD = I_Output * RTerm
典型值：3.5mA * 100Ω = 350mV
上限值：3.5mA * 120Ω ≈ 420mV
邏輯判定： 接收器通過判別差分電壓的極性來識別邏輯狀態：
驅動器輸出電流正向流經匹配電阻（如從Driver+流入，Driver-流出）產生正差分電壓，對應于邏輯“1”。
驅動器輸出電流反向流經匹配電阻產生負差分電壓，對應于邏輯“0”。
功耗特性：
典型功耗可計算為 P = I_Output * VOD (典型值：3.5mA * 350mV ≈ 1.2mW)。
由于采用恒流源驅動，功耗基本保持恒定，不受傳輸頻率變化的顯著影響。
5. 核心優勢總結
卓越的高速性能： 支持?jǐn)?shù)百M(fèi)bps至數Gbps的高速數據傳輸，廣泛應用于高速串行接口（如PCIe, SATA輔助信道）、視頻接口（如FPD-Link）、背板通信等領域。
極致功耗效率： 在同等速率的高速邏輯電平中，LVDS具有顯著的功耗優勢。
優異的信號完整性： 差分傳輸機制提供強大的共模噪聲抑制（CMR）能力，低擺幅特性有效降低EMI。
設計適用性廣： 特別適用于點對點或點對多點的板級高速互連應用場景（例如SPI4.2等并行總線物理層接口）。
