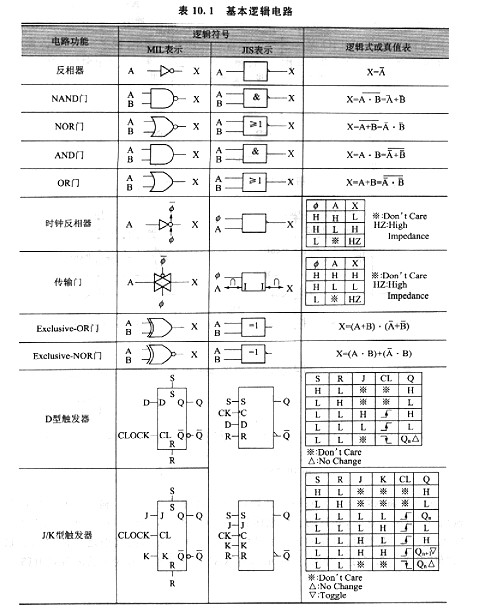

CMOS IC基本邏輯電路列于表10.1。邏輯符號有兩種表示法，一種是人們已經熟習的美國MIL-STD標準，另一種是最近展開起來的IEC/JIS標準(IEC60617/JIS C 0617)。
IEC/JIS標準主要用在設計大范圍邏輯電路的場所，以及LSI用戶的產品設計者作為工作站運用的CAD(Computer Aided Design)下具／程序庫中。MIL標準運用于范圍小的集成電路的設計或IC用戶用邏輯電路將LSI與LSI銜接起來時。
正邏輯與負邏輯
CMOS中，不管是正邏輯還是負邏輯工作條件是相同的。過去在邏輯電路設計中常常為運用正邏輯還是負邏輯而苦惱。但是，由于得到IC/LSI設計者的支持，所以往常正邏輯已被作為標準運用。
CMOS標準邏輯也是以正邏輯等效電路作為世界標準。電位高的邏輯電平為“H”，低的電平為“L”，記載在產品的真值表中。真值表的“H”對應于正邏輯的“1”，“L”對應于“0”。
基本電路反相器
CMOS IC的最小電路／最小邏輯就是反相器。前面曾經引見過反相器的工作原理，圖10. 22示出邏輯的等效電路。
