AO6800場效應管,AO6800參數,AO6800中文資料引腳圖
AO6800場效應管參數,AO6800規格書,AO6800引腳圖,AO6800中文資料PDF代替
AO6800場效應管參數,AO6800規格書,AO6800引腳圖,AO6800中文資料PDF代替

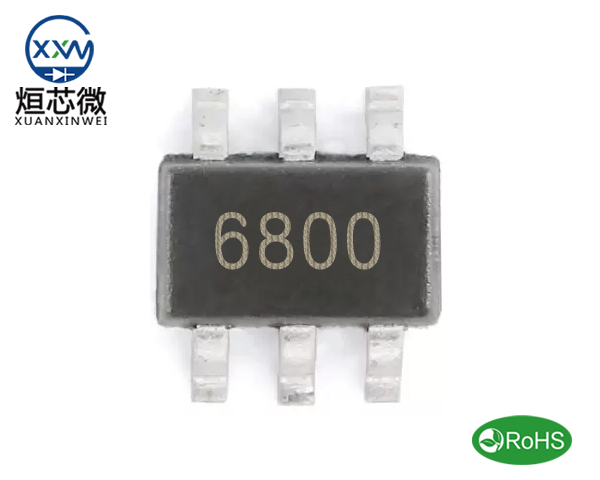

AO6800 SOT23-6封裝參數：點擊查看
AO6800場效應管參數具體如下：
封裝類型：SOT23-6L
極性：雙N溝道
極性：雙N溝道
漏極電流：4.5A
功率耗散：1.25W
反向傳輸電容Crss：33pF
柵極源極擊穿電壓：±12V
擊穿電壓：30V
開啟電壓(VGS(th))：1.0~2.5V
開啟電壓(VGS(th))：1.0~2.5V
存儲溫度：-55℃~+150℃
引腳數：6Pin
導通電阻ID=4A,VGS=10V：Typ 29mΩ Max 38mΩ
導通電阻ID=3A,VGS=4.5V：Typ 45mΩ Max 65mΩ
工作溫度：-55℃~+150℃
安裝類型：SMT
二、作用與應用
AO6800場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，AO6800廣泛應用于以下領域：
電源管理：AO6800可廣泛應用于低壓電源管理中，如筆記本電腦、平板電腦和移動設備等。
電源控制：在電源開關、DC-DC變換器、電池管理系統等電路中，AO6800也具有重要作用。
高效率轉換：由于其低導通電阻和快速開關特性，AO6800常用于高效率的功率轉換和電源控制。
信號放大：AO6800還可以用于信號放大和開關控制等功能，提供可靠的性能和穩定性。
三、SOT23-6L封裝特點
AO6800采用SOT23-6L封裝，這是一種小型表面貼裝封裝，具有以下特點：
尺寸：小型化，有利于集成到復雜的電路板中，提高系統的集成度和穩定性。
安裝類型：SMT，適合自動化表面貼裝生產線。
SOT23-6L封裝因其小尺寸和高密度集成而適用于高密度PCB布局，同時保持了良好的熱性能和電氣性能。這種封裝方式使得AO6800非常適合用于空間受限的應用，如移動設備和穿戴設備
AO6800場效應管/SOT23-6L封裝尺寸：
