無線發射電路結構原理
在無線電遙控設備中常用的發射電路由高頻振蕩電路、中間放大級、高頻功率放大器及調制電路組成。對于不同場合的遙控設備，發射電路的組成是不同的，如在近距離對家用電器或玩具進行遙控，發射電路輸出的功率只要10～20mW就夠了，沒有必要有中間放大級及高頻功率放大器，調制電路直接對高頻振蕩電路進行調制發射即可。

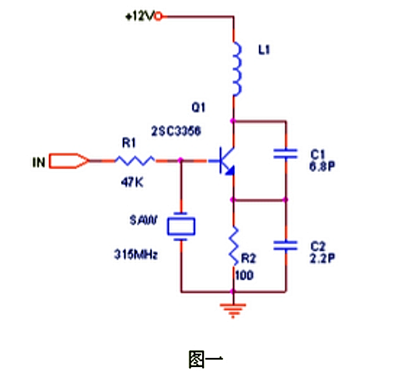

無線發射電路圖一
1000米無線發射電路圖
早期的發射機較多使用LC振蕩器，頻率漂移較為嚴重。聲表器件的出現解決了這一問題，其頻率穩定性與晶振大體相同，而其基頻可達幾百兆甚至上千兆赫茲。無需倍頻，與晶振相比電路極其簡單。
以下兩個電路為常見的發射機電路，由于使用了聲表器件，電路工作非常穩定，即使手抓天線、聲表或電路其他部位，發射頻率均不會漂移。和圖一相比，圖二的發射功率更大一些?？蛇_200米以上。
上圖為常見的發射機電路
盡管性能較差，然而其電路簡單容易實現，工作穩定，因此得到了廣泛的應用，在汽車、摩托車報警器，倉庫大門，以及家庭保安系統中，幾乎無一例外地使用了這樣的電路。

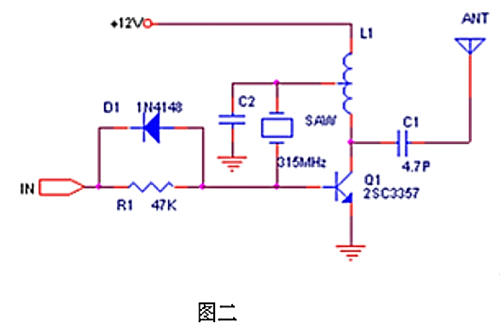

無線發射電路圖二

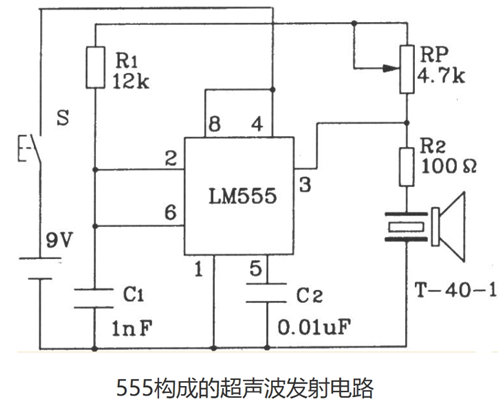

555構成的超聲波發射電路
從555的3腳輸出的40kHz的振蕩脈沖驅動T-40-16工作，使之發射出40kHz的超聲波信號。電路工作電壓為9V，工作電流為40～45mA，控制距離大于8m。
無線發射電路圖三

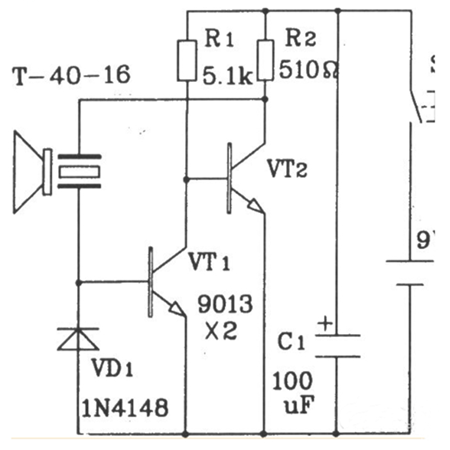

分立元件構成的超聲波發射電路
分立元件構成的超聲波發射電路T/R-40-16便可發射出一串40kHz的超聲波信號。此電路工作電壓9V，工作電流25mA，控制距離可達8m。
