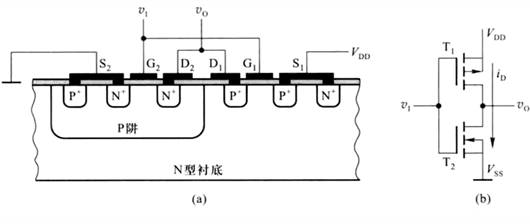

MOS管搭建反相器
下圖為反相器的結構示意圖，由一個PMOS和一個NMOS拼接而成
當v=1時，T1截止，T2導通，vo=0；
當v=0時，T1導通，T2截止，vo=1；

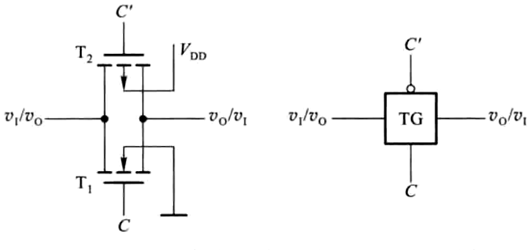

MOS管搭建傳輸門
利用PMOS和NMOS的互補性可以拼接而成CMOS傳輸門
當C=1時，傳輸門開啟，輸出端=輸入端

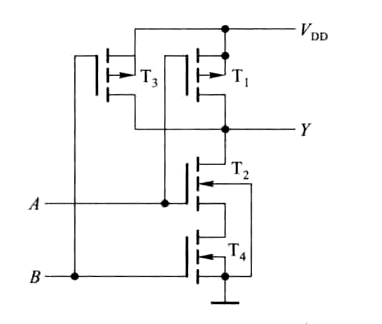

MOS管搭建與非門
如圖為CMOS搭建的與非門結構，由兩個并聯的PMOS和兩個串聯的NMOS構成
當A=B=1時，T2和T4導通，Y=0;
當A=B=0時，T3和T1導通，Y=1;
當A=1，B=0時，T3導通，T2導通，但T4截止，Y=1;
當A=0，B=1時，T1導通，T4導通，但T2截止，Y=1;
對應關系為:
Y =A·B
