OC門、OD門概念
OC門和OD門
OC：集電極開路（Open Collector）
OD：漏極輸出（Open Drain）
OC門和OD門是相對于兩個器件而言的，OC門是對三極管而言，OD門是對場效應管而言。

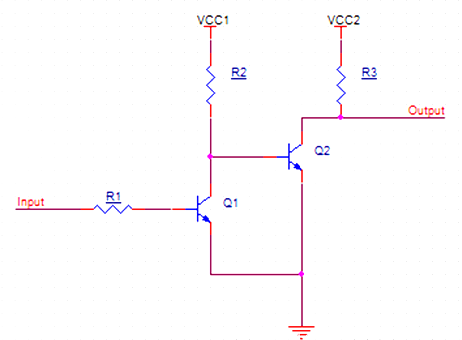

OC門電路如下所示，Input信號連接至芯片，當Vinput為高電平時，Q1導通，則Q2的基極電壓為0，Q2截止，Voutput為VCC2；當Vinput為低電平時，Q1截止，Q2的基級電壓為VCC1，Q2導通，Voutput為0。

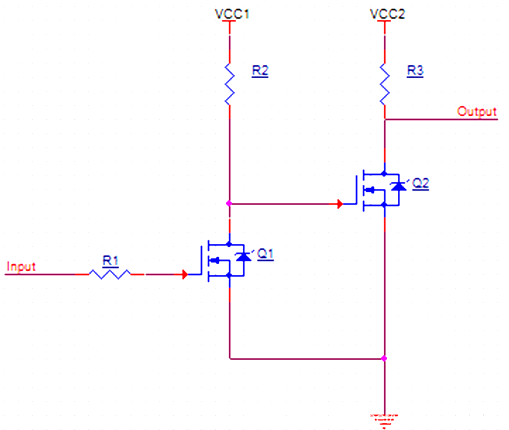

OD門電路如下所示，其分析思路和OC門電路相同。
