    RC阻容吸收計算公式與硬件設計介紹
    阻容吸收器是一個頻敏元件,不同于壓敏元件(如避雷器)。其可以看作一個典型的串聯RC保護電路,R、C、L同時起作用。
    一、電容選值
    操作過電壓,其實質是開關開端時產生的電磁能量震蕩過程。在回路中沒有保護器存在時,總電容值很小,導致震蕩頻率f很高。電容的引入,可以大大提高回路總電容值,降低震蕩頻率。

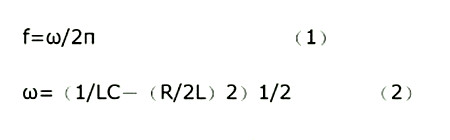

    最佳的效果應是降低頻率正好到工頻(50Hz),基本計算公式如下:
    RC阻容
    硬件設計中,常用繼電器或雙向可控硅來控制負載的開關。當負載是感性負載時(例如電機繞組),感性負載斷開時會產生尖峰電壓對電路造成破壞,也會產生電磁噪聲影響產品的EMC測試結果。

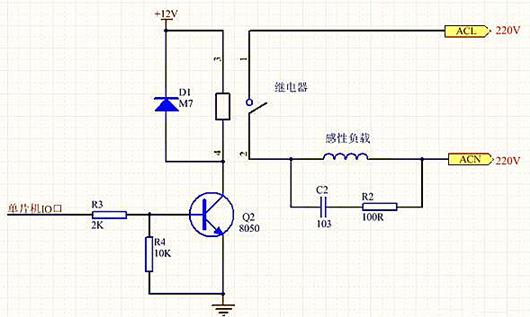

    為解決這個問題,我們通常會在感性負載兩端并聯上一個RC阻容吸收電路來吸收這個尖峰電壓,如下圖:
    RC阻容
    RC阻容并聯在感性負載兩端
    現在我們思考一下,RC阻容電路只能并聯在感性負載的兩端嗎?能不能放在其它位置而且也能起到同樣的效果?答案是肯定的,對于尖峰電壓信號來說,電壓源可視為短路,即電壓源內阻為零。

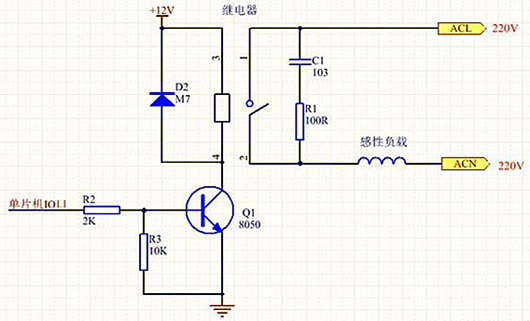

    根據以上觀點將電路變換一下,阻容就變成并聯在繼電器觸點的兩端了,如下圖:
    RC阻容
    RC阻容并聯在繼電器觸點兩端
    上圖經過變換過的這種接法,已經經過批量產品驗證,性能穩定。當PCB設計元器件布局時,尤其是單面板設計時,可根據元器件布局、空間、以及走線是否方便來靈活調整,靈活決定使用以上哪種接法。同樣如果使用的是可控硅控制方式,上述兩種接法同樣適用。
