NPN:基極（B）接10K電阻到TTL電平，射極（E）接地，集電極（C）接10K電阻到電源輸入（Vin）。
PMOS：源極（S）接電源輸入（Vin），柵極（G）接NPN的集電極(C)，漏極(D)電源輸出（Vout）。
這樣當TTL輸出一個高電平，PMOS就把電源通道打開。反之，則關斷電源通道。

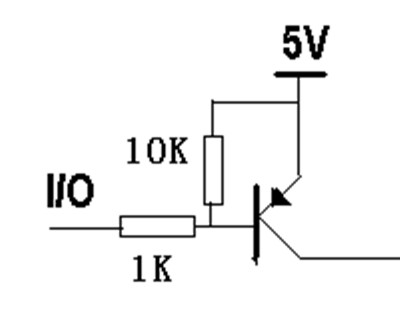

用三極管來做，如果單片機是5V工作的話可用下面這個電路。
