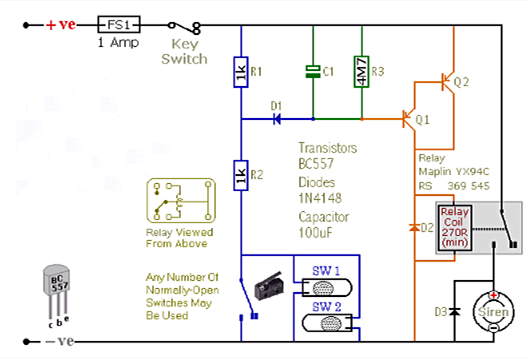

下圖是一個簡單、便宜且易于構建的摩托車報警器。該電路只需要2個晶體管來驅動繼電器，繼電器充當開關來激活蜂鳴器。
可以應用任意數量的常開開關。安裝水銀開關，以確保在移動轉向裝置或將自行車抬離其側支架或將其從中央支架向前推時它們關閉。使用微動開關固定可拆卸面板以及馱包的蓋子等。盡管至少再一次-警報將重置。關閉需要多長時間取決于您使用的實際部件的特性。您可以通過更改C1和/或R3的值來調整時間以滿足您的要求。

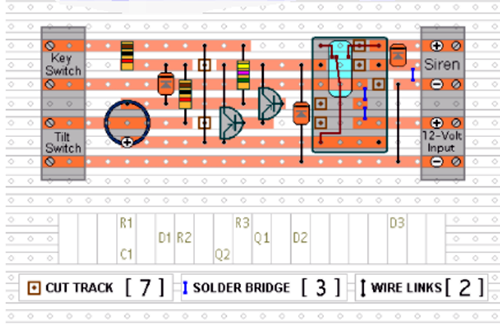

摩托車報警器簡單的PCB連接
需要保護電路板和開關免受元件的影響。潮濕或冷凝會引發故障。沒有接線端子–電路板很小。理想情況下，您需要嘗試找到一個內部有足夠空閑空間的警報器來容納它。
在盡可能靠近電源的地方安裝一個1安培的串聯保險絲。這是非常關鍵的。保險絲用于固定接線，而不是電路板。您可以使用隱藏開關，而不是使用鑰匙開關；或者您可以使用微型繼電器的常閉觸點。
為繼電器線圈接線，以確保它在點火開關打開時通電。然后，每次您關閉點火開關時，警報都會自行設置。
當它不發聲時——電路幾乎不使用存在。這需要使它在其他情況下有所幫助。
例如，由干電池供電并使用繼電器和警報器電壓來適應，它可能安裝在個人電腦或任何其他有被撿起和帶走危險的東西中。低待機電流和自動復位表明，對于此類應用，外部開/關開關可能不是必需的。
