    NMOS開關電路及等效電路圖文介紹

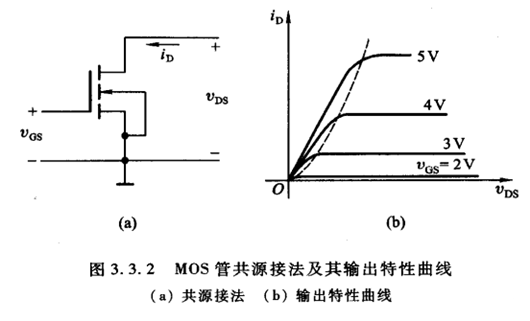

    NMOS的輸出特性曲線
    若以柵極-源極間的回路為輸入回路,以漏極-源極間的回路為輸出回路,則稱為共源接法,如圖a所示。
    柵極和襯底間被二氧化硅絕緣層所隔離,在柵極和源極間加上電壓VGs以后,不會有柵極電流流通,可以認為柵極電流等于零。因此,就不必要再畫輸入特性曲線來表示了。
    NMOS 開關電路
    NMOS基本開關電路
    注意留意等效電路,G級是和D級、S級斷開的

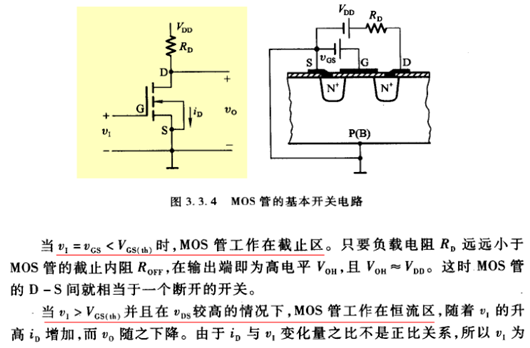

    MOS管的基本開關電路
    NMOS 開關電路
    NMOS 開關電路

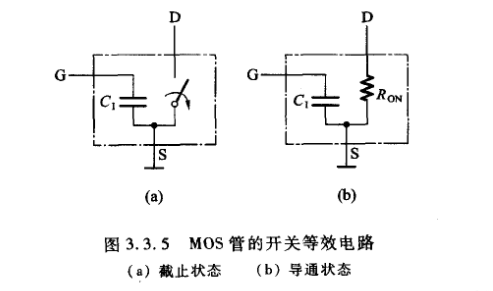

    NMOS管的開關等效電路
    由于MOS管截止時漏極和源極之間的內阻Ror非常大,所以截止?fàn)顟B(tài)下的等效電路可以用斷開的開關代替,如圖a所示。

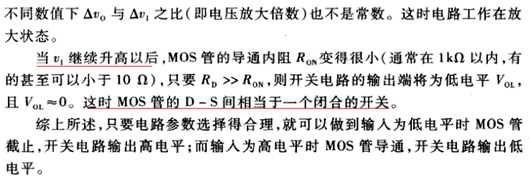

    MOS管導通狀態下的內阻RoN約在1kΩ以內,而且與VGs的數值有關。因為這個電阻阻值有時不能忽略不計,所以在圖b導通狀態的等效電路中畫出了導通電阻RoN。
    NMOS 開關電路
