    SOA曲線的畫法與計算解析
    SOA曲線的畫法
    一般數據表都會給出電壓/電流/熱阻曲線/SOA曲線等等。
    SOA如何繪制,下面進行展開:

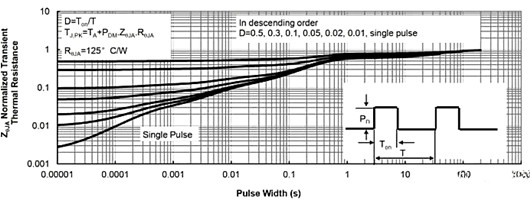

    先從熱阻曲線圖談起,熱阻曲線是用專用設備測量出來的,不過測量難度極高。
    SOA曲線 曲線圖 畫法
    SOA曲線圖完全是通過熱阻曲線上讀取的值和Rdson計算并畫出來的。
    SOA曲線畫法如下:

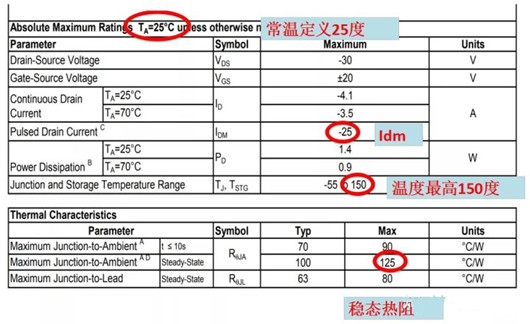

    1)先畫Idm=25A橫線(電流限制);
    一般Idm定義等于Id的4倍,有少數公司定義3倍,有少數公司的某些產品定義6倍。
    2)再畫BV=30V的垂直線(電壓限制);
    SOA曲線 曲線圖 畫法
    3)再畫Rdson的限制線;

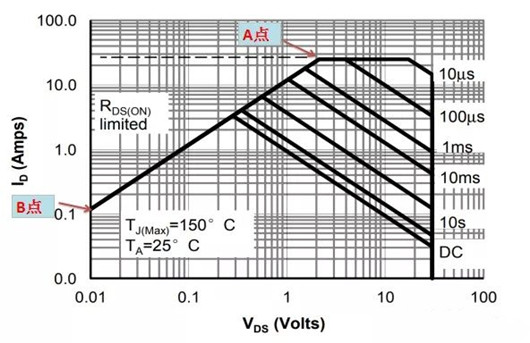

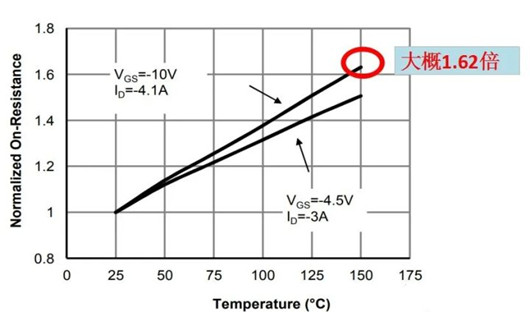

    限制線的一點:25A x Rdson1的SPEC x 150度溫度系數= 電壓, 3407為例:25x0.052x1.62=2.1V (圖A點),
    另外一點:0.01V/(0.052歐姆x1.62倍率)=0.119 (圖B點)。
    SOA曲線 曲線圖 畫法
    SOA曲線 曲線圖 畫法
    4)以上形成了SOA的框架;
    再畫計算10μs的SOA向右斜線的兩個端點:

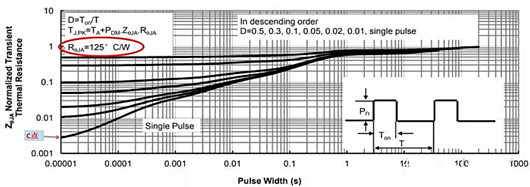

    5)10μs單脈沖的RthjA 穩態值為:0.0027左右(圖C點),因為是歸一化的,所以需要在乘以系數125C/W,等于0.338C/W。
    SOA曲線 曲線圖 畫法
    6)用Pd的公式:Pd=(Tjamx-Ta)/RthjA
    Pd= (150-25)/0.338 = 370瓦。

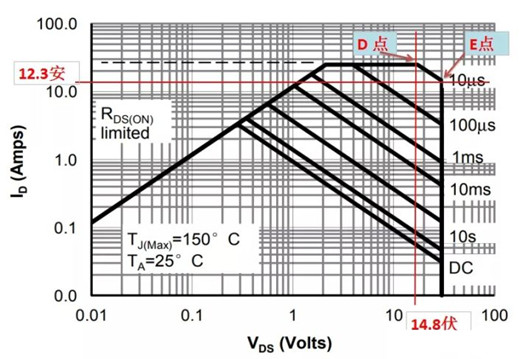

    7)370瓦/25安 = 14.8伏,標注D點,
    8)370瓦/30伏=12.3 安,標注E點。
    SOA曲線 曲線圖 畫法

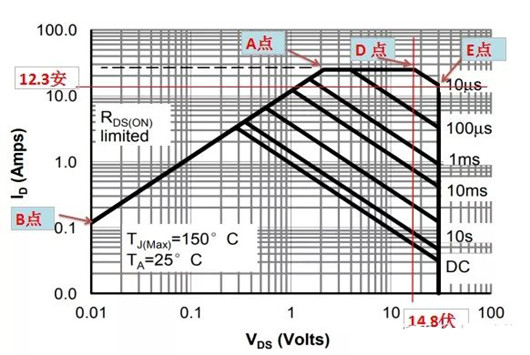

    最終SOA曲線如下:
    SOA曲線 曲線圖 畫法
    以下依次類推畫出100μs,1ms.... 的向右斜線的兩個端點 ,這樣整體就就構成了一個完整的SOA曲線。
