SSR是固態繼電器的簡稱，固態繼電器一種無機械觸點的電子開關元件，它具有控制靈活，可靠性高，壽命長，在通與斷的時間不會產生電火花，無噪聲，開關速度快，工作頻率高，抗干擾能力強等優點，SSR的另一個特點是驅動電流(或電壓)小，給輸入端加一個很小的信號，就可以實現對被控制系統的控制。(下文所有固態繼電器均用SSR來表示)
作為無機械觸點的開關功能元件，SSR的基本使用框圖如下：
SSR基本使用框圖
SSR的類型，型號很多，所以它的輸入控制方法和控制電路也相應較多。SSR之間的共同特點是驅動電流或驅動電壓很小，輸入一個很小的信號就可以時間對SSR輸出狀態通，斷的控制。如果要實現有效而可靠的控制，其輸入信號必須達到一個給定值。對輸入回路工作電流的要求，推薦值為5-10mA時開通，小于1mA時關斷，對于輸入端工作電壓的要求，一般情況下開通時不低于3V，關斷時小于1V，當然，因產品特性不同伙廠家不同，對輸入電流或電阻值的要求是會有差異的。因此在使用和設計電路的時候，可以根據SSR的類型，規格和使用場合來進行選擇和設計，下面就介紹一些基本的輸入端控制方法和電路。
1.SSR觸點控制方式
由一組機械觸點直接控制電路，如下圖，圖中的S可以是機械開關，也可以是繼電器觸點貨電子開關電路。
機械觸點直接控制電路圖
2.用交流電源驅動

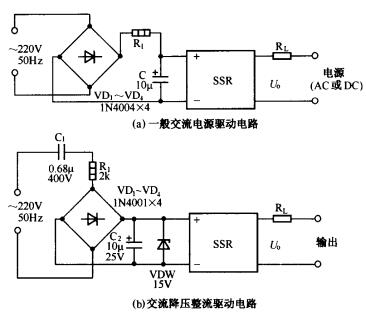

交流電源驅動電路圖
3.采用TTL數字集成電路驅動
用TTL數字繼承電路控制SSR通斷的電路，如下圖：

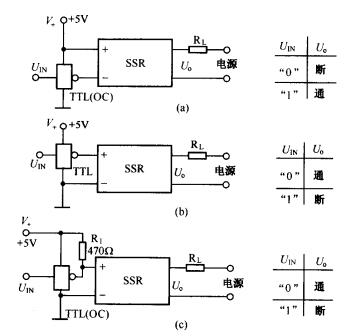

TTL數字集成電路驅動SSR電路圖
4.采用CMOS數字集成電路驅動
CMOS器件的輸入阻抗高，輸出邏輯電平擺動幅大(高低電平值接近電源電壓)，很適合與SSR和其他電路配合，但CMOS器件的靜態功耗和動態功耗(靜態功耗僅約為10nW，動態功耗為幾毫瓦)。為確保CMOS器件使用安全，電路中采用三極管進行緩沖，隔離(如下圖)。

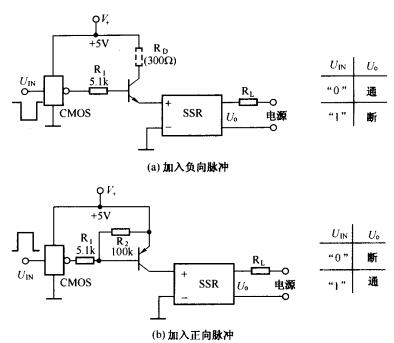

CMOS數字集成電路驅動SSR電路圖
5.用脈沖信號觸發SSR的方法(如下圖)
觸發電路與SSR的“-”輸入端相接，在A端加幅值為Up的脈沖信號，使可控硅VS觸發導通，進而使SSR導通，該狀態即使脈沖過后仍會繼續保持。若此時B端加上另一個正脈沖信號，則VT導通，其集電極呈低電平。VS關斷，脈沖過后，SSR轉呈端態。

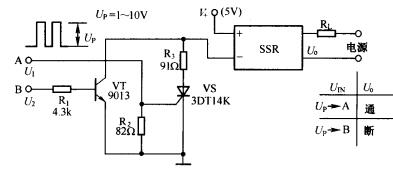

脈沖信號觸發SSR電路圖
6.采用三極管控制SSR的通斷
SSR可用NPN型貨PNP型晶體三極管直接控制其輸入端(如下圖a，b所示)，在圖a電路中，平時VT導通，SSR出于接通狀態，當有脈沖時，SSR斷開，在圖b所示電路中，平時電路中，平時VT截止，SSR呈斷開狀態，當有脈沖時，SSR接通。

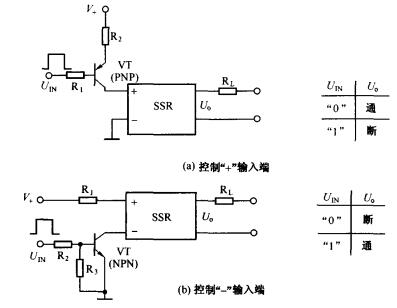

三極管控制SSR的通斷電路圖
對于一般的SSR，要求輸入的最小工作電壓為3V(接通)，若低于1V，則SSR關斷。
以上就是固態繼電器(SSR)的控制和驅動方法介紹。目前固態繼電器已廣泛應用于計算機外圍接口設備、恒溫系統、調溫、電爐加溫控制、電機控制、數控機械，遙控系統、工業自動化裝置以及作為電網功率因素補償?shù)碾娏﹄娙莸那袚Q開關等等，另外在化工、煤礦等需防爆、防潮、防腐蝕場合中都有大量使用。
