共模電感和差模電感都是抗電磁干擾有效的元器件之一，廣泛應用于各種濾波器、開關電源等產品，但是共模電感是用來抑制共模干擾，而差模電感是用來抑制差模干擾，兩種都是比較重要的濾波電感。雖然都是濾波電感，但還是有區別的，下面一起來了解：
1.介紹
共模電感又稱共模扼流圈，通常用于濾波計算機開關電源中共模的電磁干擾信號，在電路板設計中，共模電感器也用作EMI濾波器，用于抑制由向外發射高速信號產生的電磁輻射。
差模電感是一種對差模高頻干擾的感抗大的電感，也稱差模扼制線圈;它是閉合回路的一種屬性，即當通過閉合回路的電流改變時，會出現電動勢來抵抗電流的改變。
2.繞線方式

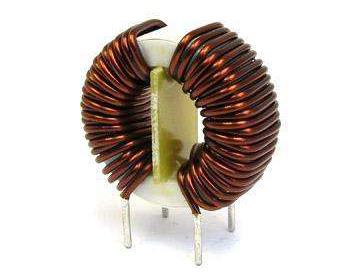

共模電感，是繞在同一鐵心上，雙線雙向;并且兩個繞組的線圈直徑和圈數一樣，但是繞向方向相反，一組線圈有兩個引腳，有4個引腳。
共模電感

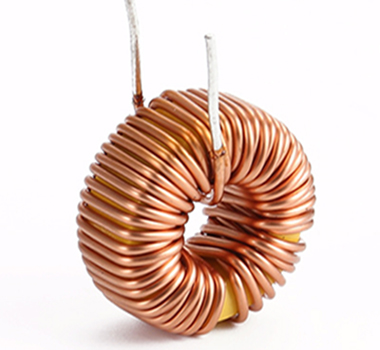

差模電感，是繞在一個鐵心上，單向繞制;并且只有一個線圈，只有2個引腳，因此可從引腳數量來區分共模電感和差模電感。
差模電感
3.特點不同
共模電感的特點是由于同一鐵心上的兩組線圈的繞向相反，所以鐵心不怕飽和。市場上用的最多的磁芯材料是高導鐵氧體材料。
差模電感的特點是應用在大電流的場合，由于一個鐵心上繞的一個線圈，當流進線圈的電流增大時，線圈中的鐵心會飽和，因此市場上用的最多的鐵心材料是金屬粉心材料。
4.作用不同
差模電感是用來濾除差模信號干擾，共模電感是用來濾除共模信號干擾;而干擾信號會存在于電源線， 信號線，控制線等等，所以電感都是串聯在線纜上。
5.信號
共模信號：分別在零線和火線上產生兩個完全相同的信號;差模信號：適合用在信號系統進行相同的回路。
6.電路圖不同

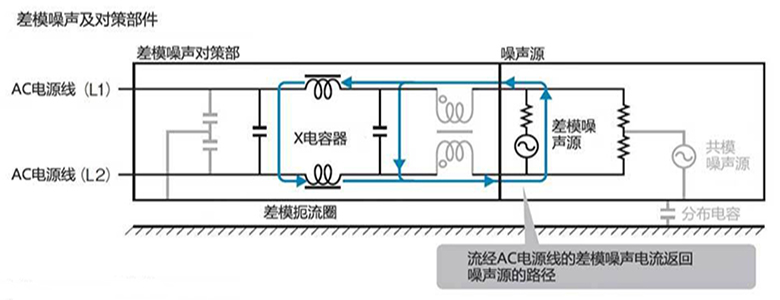

差模電感電路圖

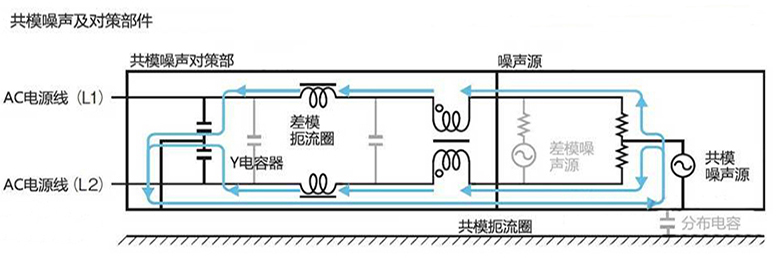

共模電感電路圖
7.其他
共模需兩個繞制，同進同出線在同一個磁材上，且是兩邊的電感量幾近相等5261，電阻值也幾近相同，圈數相等，而差模是一個繞組或兩個繞組，如是兩個，則圈數不同，有圈數差，電阻也差別大，電感量一邊大一邊小些等。
以上就是共模電感和差模電感的區別介紹了。目前共模電感和差模電感廣泛使用在抑制電子設備EMI噪音、個人電腦及外圍設備的 USB線路、DVC、STB的IEEE1394線路、液晶顯示面板、低壓微分信號等等。
