LM741系列是通用運算放大器，具有比LM709等行業標準更高的性能。在大多數應用中，它們是709C、LM201、MC1439和748的直接插件替代品。LM741C與LM741和LM741A完全相同，只是LM741C的性能在0°C至+ 70°C的溫度范圍內保證，而不是-55°C至+ 125°C。本文將介紹由LM741構成的電容測量電路。
電路設計

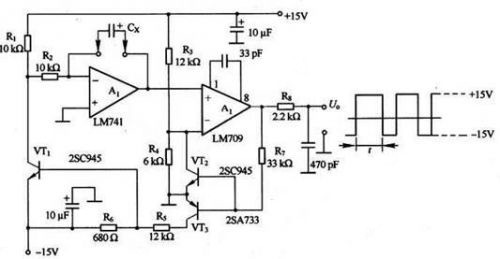

由LM741等構成的電容測量電路如圖1所示，該電路的測量原理是被測電容Cx充、放電而形成三角波，測量三角波的振蕩周期就可知電容量的大小。由A1 可構成密勒積分電路，經A2構成的施密特電路形成正反饋而產生振蕩。其振幅由R4和R3決定，等于電源電壓的1/3。Cx的充電電流由電源電壓和R2決定，放電電流由電源電壓和(R1+R2)決定。從原理上講，振蕩周期應不受電源電壓的影響，但實際上，由于A2差動輸入電壓的限制與晶體管驅動電路的常數等影響，故不允許電源電壓大幅度的變動。電源電壓的范圍為±13~±15V，正、負電源電壓的絕對值需要相等。
不接電容Cx時，A2以延遲約20μS的時間進行振蕩，可以計算出Cx對此進行補償。Cx電容量為1000μF時的測量時間為10S。若R1和R2采用1KΩ的電阻，則測量時間可縮短到1/10。
電路輸出U。外接計數器，就可以讀出被測電容的容量。
圖1 電容測量電路
LM709經R7、VT2到負輸入端形成正反饋，構成施密特觸發器。
當LM709輸出高電平時，VT2飽和導通，VT2的C極電壓為0V。VT3、VT1都截止，+15V電源經過R1、R2對Cx充電，LM741的輸出電壓逐漸下降。當它降到0V時，施密特翻轉，輸出電壓變低電平(-15V)。此時VT2變截止，VT2的C極電壓升至+5V，鞏固了LM709的低電平輸出狀態。同時VT3、VT1獲得基極電流而導通，Cx經過R2和-15V電源反向充電，LM741的輸出電壓逐漸升高。當它升高到+5V時，施密特再次翻轉，輸出變高電平，完成一個周期。以上過程重復進行，就形成周期振蕩。
