    可變電阻器的工作原理-可變電阻器作用介紹
    可變電阻器又稱可調電阻器,其文字符號用字母“R”或“RH”表示。
    什么是可變電阻器
    可變電阻器通常用在中需要經常調節(即阻值不需要頻繁變動)的電路中,起調整電壓、調整電流或信號控制等作用,其主要參數與固定電阻器基本相同。
    可變電阻器工作原理

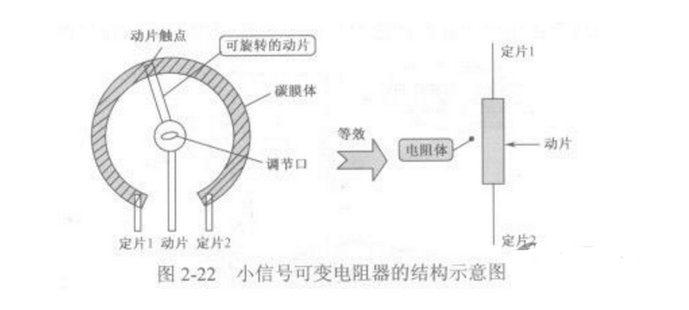

    了解可變電阻器的結構可以方便地分析它的工作原理,21143-PD 如圖 2-22 所示是小信號可變電阻器的結構示意圖。從圖中可以看出,它主要由動片、碳膜體、三根引腳組成,三根引腳分別是兩根固定引腳(又稱定片),一根動片引腳。可變電阻器的動片可以左右轉動。用平口螺絲刀伸入調節口中轉動時,動片上的觸點在電阻片上可以滑動。
    圖 2-22 小信號可變電阻器的結構示意圖
    可變電阻器
    可變電阻器工作原理
    用平口螺絲刀伸入調節口,順時針或逆時針方向旋轉螺絲刀時,動片將做相應的旋轉運動。
    當動片逆時針方向轉動(等效電路中動片向上移動)時,定片 1 與動片之間的電阻體長度減小,其阻值減小,而動片與定片 2 之間的電阻體長度增加,其阻值增大。當動片轉動到最左端位置(最上端)時,定片 1 與動片引腳之間的阻值為零,而定片 2 與動片引腳之間的阻值最大,等于這一可變電阻器的標稱阻值,即等于兩定片之間的阻值。與動片之間阻值增大,動片與定片 2 之間阻值減小。當動片滑動至最右端位置(最下端)時,定片 2 與動片引腳之間的阻值為零,動片與定片 1 之間的阻值最大(等于標稱阻值)。
    可變電阻器
    實際應用時連接方式

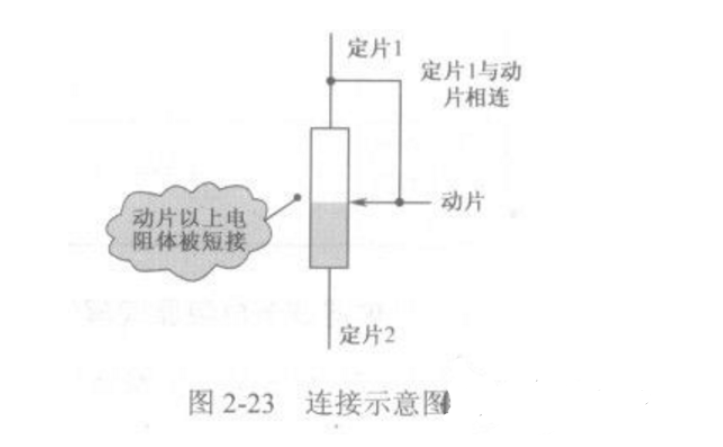

    可變電阻器使用時,動片要與某一定片用導線直接相連,這里假設動片與定片 1 相連,如圖 2-23 所示。動片和定片 1 與可變電阻器本身不相連,在電路中通過有關導線相連。另外,可變電阻器也可以用動片與定片 2 相連,兩個定片引腳之間可以互換使用。
    可變電阻器作用
    1. 可變電阻器是一種可調的電子元件,它是由一個電阻體和滑動系統組成的,可變電阻器阻值是能夠調整的電阻器,用于需要調節電路的電流或改變電路阻值的場合,可使燈光變暗,啟動電動機能夠控制它的轉速。
    2. 可變電阻器主要是通過改變自身的電阻,控制串聯電路中的電流,從而保護一些電器元件對電流大小有要求,可變電阻器一般用在不需要經常調節的電路中,主要用來固定電阻器的相同數值。
    3. 根據不同的用途,可變電阻器的電阻材料有:金屬絲、金屬片、碳膜或導電液。對于一般大小的電流,常用金屬型的可變電阻器,在電流較小的情況下,則使用碳膜型比較好,當電流很大的時候,電解型最適用了。
    4. 可變電阻首先是一種電阻,它在電路中起到了電阻的作用,它和一般的電阻不同,它的阻值可以在一定的范圍以內連續變化,在一些要求電阻值變動而又不常變動的場合,建議使用可變電阻。
    5. 由于可變電阻的結構和使用,故障發生率明顯要比普通電阻的高,可變電阻器通常用于小信號的電路當中,在電子管放大器等少數場合建議使用大信號的可變電阻器。
