保險電阻在正常情況下具有普通電阻的功能，一旦電路出現故障，超過其額定功率時，它會在規定時間內斷開電路，從而達到保護其它元器件的作用。保險電阻分為不可修復型和可修復型兩種。
1.什么是保險電阻

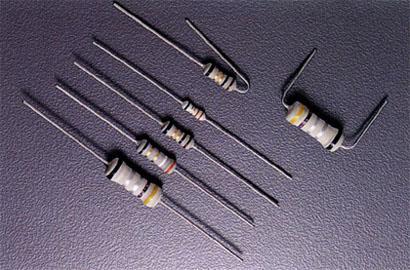

保險電阻用符號“F”表示，形狀如同貼片電阻，有的像圓柱形電阻，主板中常見的是貼片保險電阻，接口電路中用的最多。一般都是用在供電電路中，此電阻的特性是阻值小，只有幾歐姆，超過額定電流時就會燒壞，在電路中起到保護作用。
在電路圖中起著保險絲和電阻的雙重作用，主要應用在電源電路輸出和二次電源的輸出電路中。它們一般以低阻值（幾歐姆至幾十歐姆），小功率（1/8~1W）為多，其功能就是在過流時及時熔斷，保護電路中的其它元件免遭損壞。
在電路負載發生短路故障，出現過流時，保險電阻的溫度在很短的時間內就會升高到500~600℃，這時電阻層便受熱剝落而熔斷，起到保險的作用，達到提高整機安全性的目的。
2.保險電阻分類
分類：
從工作方式的不同劃分，保險電阻有不可復式和可復式兩種。
不可復式保險電阻外形和普通金屬膜電阻極為相似。當過載引起溫度上升并達到某一溫度時，涂有熔斷料的異電膜層或繞組線匝就自動熔斷使電路斷開。不可復式保險電阻在線路板上，應懸空5～10mm安裝，一旦熔斷，應先查找故障原因，排除后再換上同樣的保險電阻。以確保電子電器的正常工作。不可復式的國產化產品，型號為RJ90。其功率為0．25～3W，阻值為0．2Ω～20kΩ，當超過額定功率9～25倍時．可在60秒到1秒內熔斷。
可復式保險電阻是將普通電阻與低熔點金屬串接后密封在一個外殼中，呈圓柱型。其電阻體的一端采用低熔點焊料焊接一根彈性金屬片或金屬絲。一旦過熱時，焊點首先熔化，彈性金屬片或金屬絲便與電阻器斷開。這種保險電阻熔斷后，可以修復使用?？蓮?fù)式的國產化產品為RX90。其功率為3～12W，阻值為lΩ～5．1kΩ，熔斷時間從幾十秒到幾百秒之間。
3.保險電阻作用
作用：
現在的電子電器中，大多采用不可復式保險電阻。
不可復式保險電阻有線繞型、碳膜型、金屬膜型、氧化膜型和化學淀積膜型。其中線繞型保險電阻阻值較低，適用于大電流情況下工作。四種膜式保險電阻是不可復式的主導產品，基體為低熔點硼鉛硅酸鹽，并含有少量的鉀、鈉離子，形成較為松弛的結構。它受熱后整體極易失效，達到安全、保護作用。表1是膜式熔斷電阻器的主要技術指標。
熔斷特性是保險電阻的最重要指標，是指電路的實際功耗為額定功率數倍時，連續負荷運行一定時間后，在規定的環境溫度范圍內保證電阻熔斷。
保險電阻廣泛應用于電視機、音響、錄象機、微機顯示器中。微機顯示器的保險電阻以低阻值(幾歐姆到幾十歐姆)、小容量(1/8～1w)居多，常用于行掃描產生的低壓、中壓的電源電路。保險電阻在電視中主要用作對重要元、器件進行保護，應用最多的是對顯像管燈絲作保護。在大屏幕彩電中，多還用來保護集成電路、功率較大的晶體管以及電源輸出、行輸出電路。
