變?nèi)荻O管(Varactor Diodes)，也稱為"可變電抗二極管"，是利用 PN 結反偏時結電容大小隨外加電壓而變化的特性制成的。主要在高頻電路中用作自動調諧、調頻、調相等，例如在電視接收機的調諧回路中作可變電容。
反偏電壓增大時結電容減小、反之結電容增大，變?nèi)荻O管的電容量一般較小，其最大值為幾十 pF 到幾百 pF，最大電容與最小電容之比約為 5:1。
變?nèi)荻O管正負極判斷

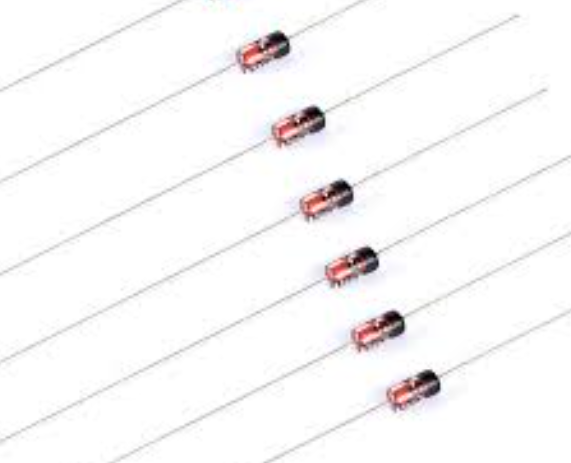

例：DO-35 封裝的 1S2638 變?nèi)荻O管。
變?nèi)荻O管的封裝有多種，對于 DO-35 封裝的變?nèi)荻O管，其正負極引腳很容易識別。該管與 1N4148 二極管的外形一樣，帶有黑色色環的一端為負極，如下圖。

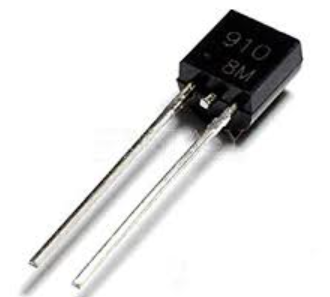

例：TO-92S 封裝的 BB910 變?nèi)荻O管。
TO-92S 封裝的 BB910 變?nèi)荻O管，其結電容可變范圍為 2～20pF。對于這種沒有標示正負極引腳或標識模糊不清的變?nèi)荻O管，可以直接用數字萬用表的二極管檔來判斷其正負極引腳，如下圖。
判斷時，用萬用表的二極管檔測量變?nèi)荻O管的正反向壓降，當萬用表顯示的正向讀數為 0.55～0.70 時，紅表筆接觸的引腳為變?nèi)荻O管的正極。若萬用表顯示的讀數為“1”，則紅表筆接觸的引腳為負極。
變?nèi)荻O管正負極如何檢測
選擇 500 型萬用表的 R×1k 檔。首先將紅表 du 筆接一端，黑表筆接另一端，若測得電阻值為 6.5kΩ，與此同時記下表針倒數偏轉格數 n′≈19.7 格。然后交換管腳位置后重新測量，電阻值變成無窮大。由此判定第一次為正向接法，正向電阻為 6.5kΩ，正向?qū)妷?VF=0.03V/ 格×9.7 格=0.59V。第二次則屬于反向接法。該管子具有單向?qū)щ娦裕⑶铱拷t色環的管腳為正極。欲測量變?nèi)荻O管的結電容，可選用 100pF 量程的線性電容表。
