二極管在正向?qū)ㄖ?，兩端?huì)形成一定的電壓降，硅管一般為0.7V左右，鍺管在0.2V左右，兩端電壓幾乎不隨電流改變而改變，具有一定的穩壓作用，下面我們來看一下怎么利用二極管的導通壓降。
二極管正向壓降的利用

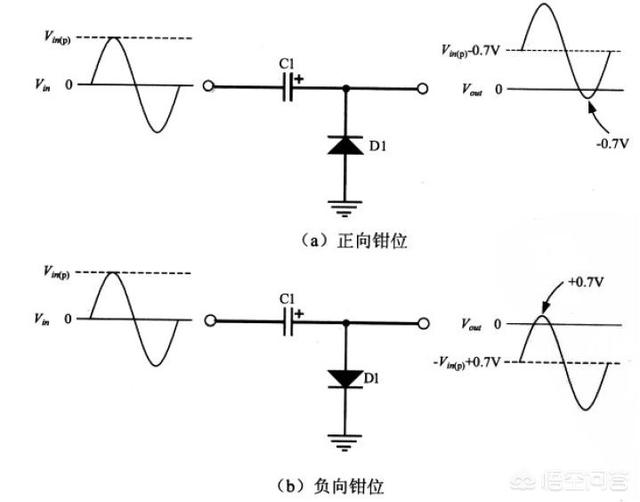

一、鉗位。鉗位電路就是利用了二極管的導通后端電壓不變的特性，比如上圖中的鉗位電路，正向鉗位時，可以將信號抬高0.7V，反向鉗位則可以將信號拉低0.7V，這種就是利用二極管的導通壓降來將信號抬高或拉低，強行將信號電位鉗位在二極管的導通壓降上。

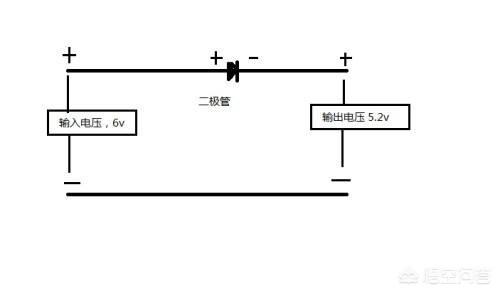

二、微調電壓。利用二極管的導通壓降可以對電壓微微調整，如上圖，輸入電壓為6V，而你只需要5V電壓時，最簡單的方法就是加一個壓降為0.8V的二極管進行降壓，這樣輸出電壓就被降低到了5.2V。

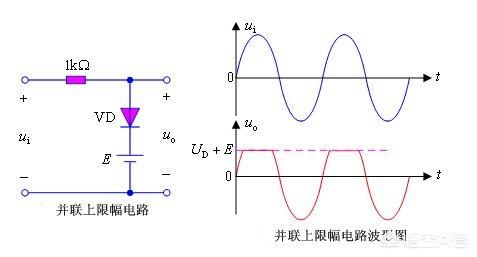

三、二極管限幅。利用二極管的導通壓降幾乎不變的特性，可以用作信號限幅。如上圖是一個并聯上限幅電路，將信號的正半周限制在一定的幅度之內，信號波形只要高于電源E加二極管的導通壓降，就會被削掉，只允許通過此點以下的信號。
