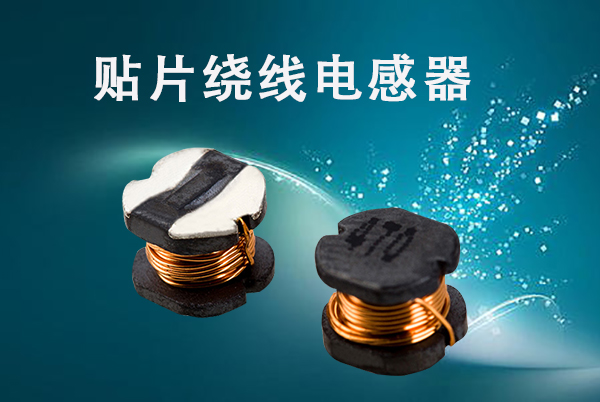

貼片繞線電感器自諧頻率是什么？對于這個比較新穎的話題，很多電感廠家都會產生濃厚的興趣！
那么現在就給大家來介紹貼片繞線電感器以下這幾種特征？
一、自諧振頻率（SRF: Self-Resonant Frequency）的定義？
電感值（inductance）、電感感抗（impedance） 與頻率的關系,貼片繞線電感器
以100nH繞線電感為例
1、當頻率低于自諧振頻率（SRF）時，電感感抗隨頻率增加而增加；
2、當頻率等于自諧振頻率（SRF）時，電感感抗達到最大值；
3、當頻率高于自諧振頻率（SRF）時，電感感抗隨頻率增加而減?。?/div>
二、貼片繞線電感器的應用場景是什么？
1、當電感作為扼流電感（扼流線圈/扼流器）使用時（如射頻放大器輸出端的直流供電電感），應該讓信號的最高頻率在電感自諧振頻率處，考慮電感誤差，電感自諧振頻率應略大于信號最高頻率。
2、其他應用（濾波器和匹配）：電感值（inductance）在信號帶寬內應盡可能的恒定，因此，電感的自諧振頻率（SRF）取信號最大頻率的10倍（CoilCraft建議的經驗值）。
3、電感值（inductance）與自諧振頻率（SRF）的關系
通常地來講，由于寄生電容的影響，貼片電感的電感值（inductance）越大，自諧振頻率（SRF）越低，反之亦然。
