快恢復二極管的測量方法介紹
  • 發布時間:2020-09-16 17:56:25
  • 來源:
  • 閱讀次數:
快恢復二極管的測量方法介紹
快恢復二極管(簡稱FRD)是一種具有開關特性好、反向恢復時間短特點的半導體二極管,主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中,作為高頻整流二極管、續流二極管或阻尼二極管使用。 快恢復二極管的內部結構與普通PN結二極管不同,它屬于PIN結型二極管,即在P型硅材料與N型硅材料中間增加了基區I,構成PIN硅片。因基區很薄,反向恢復電荷很小,所以快恢復二極管的反向恢復時間較短,正向壓降較低,反向擊穿電壓(耐壓值)較高。

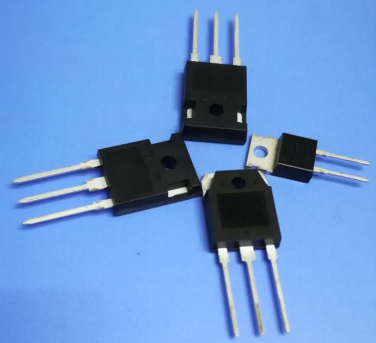

快恢復二極管
快恢復二極管的檢測方法與塑封硅整流二極管是相同的,即先用Rx1k擋檢測一下其單向?qū)щ娦裕话阏螂娮铻?.5kΩ左右,反向電阻為無窮大;再用Rx1擋復測一次,一般正向電阻為幾歐,反向電阻仍為無窮大。
1、有些單管有3個管腳,中間的為空腳,一般在出廠時剪掉,但也有不剪的。
2、若在對管中有一只管子損壞,則可作單管使用。
3、如果整流二極管和行輸出阻尼二極管大都在15.6kHz或31.5kHz以上的高頻電路中工作的話。電路不僅要求二極管有足夠的耐壓,而且還要求二極管具有良好的開關特性,即具有很短的反向恢復時間,因此必需使用快恢復二極管。如果采用普通整流二極管,由于此類二極管的反向恢復時間太長,當某一周期的行脈沖正向?qū)ê?,二極管還來不及反向截止,反向脈沖部分就已經涌來了,這勢必給此類二極管造成較大的反向電流,使用二極管結間溫度上升,結間溫度上升又會使反向電流增大、耐壓降低,最終導致二極管擊穿。因此不易采用普通整流二極管代換快恢復二極管。
