由于SOT-23封裝用戶生態龐大，越來越多的二極管廠家加入SOT-23生態中。不看器件標識的話，僅僅從外觀上根本分不出究竟是MOS管、三極管，還是二極管，或者標準IC芯片，更不用說是哪種型號了。
由于封裝形式的標準化和多樣化，二極管的封裝形式大部分與型號無關，而同樣型號的二極管也可以有多種不同的封裝形式。

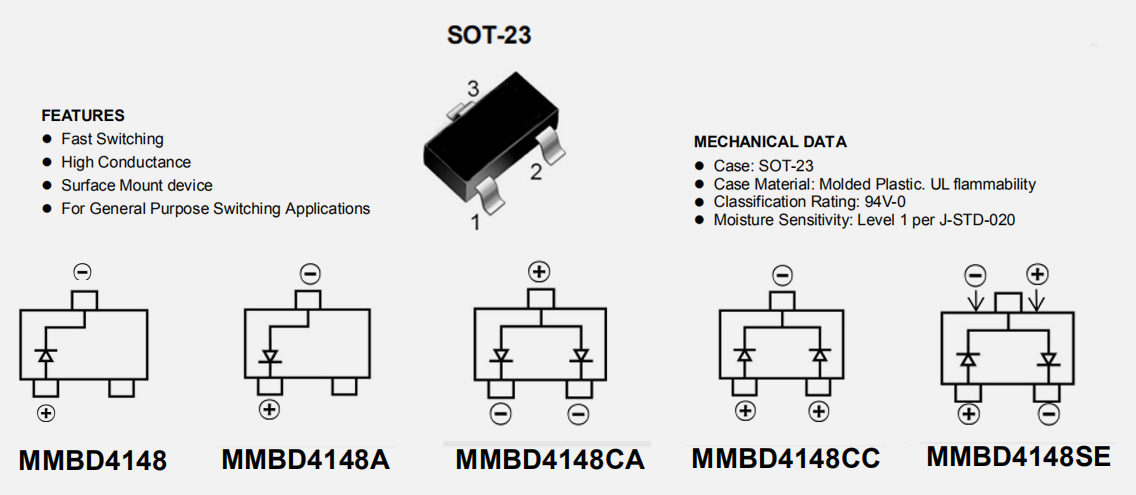

MMBD4148開關二極管同為SOT-23封裝，內部有五種不同接法
例如，開關二極管MMBD4148、MMBD4148A、MMBD4148CA、MMBD4148CC、MMBD4148SE外形均為SOT-23封裝，其內部卻有五種完全不同的接法。
其中，MMBD4148在一個塑料體內封裝了一只4148開關二極管，1腳為正極，3腳為負極；
MMBD4148A也在一個塑料體內封裝了一只4148開關二極管，1腳為負極，3腳為正極；
MMBD4148CA采用共陽極接法，在一個塑料體內封裝了兩只4148開關二極管，1、2腳為負極，3腳為正極；
MMBD4148CC采用共陰極接法，在一個塑料體內封裝了兩只4148開關二極管，1、2腳為正極，3腳為負極；
MMBD4148SE采用混接法，在一個塑料體內封裝了兩只4148開關二極管，1腳為正極，2腳為負極，3腳兩側有正、負接點；
電氣性能上，這五種開關二極管封裝完全一致，用戶在使用時只要區分正負極，就能在SOT-23封裝體積小、兼容性強、焊接靈活的基礎上，把1N4148開關二極管的高頻開關性能發揮到極致。
