引線連接到PN結的P和N區域中的每一個，然后封裝以形成半導體二極管。連接到P區域的引線是正電極，連接到N區域的引線是負電極。
檢波二極管由有缺陷的半導體材料制成，并采用點接觸二極管結構，如圖14-4所示。由于采用點接觸結構，其接觸面積小，不能通過大電流，但其結電容也小，頻率特性好，適用于高頻信號的檢測。
檢波二極管廣泛用于無線電，電視，無線電和通信設備。檢測二極管的檢測通常適用于高頻小信號，因此通過二極管的單向?qū)ㄌ匦詠?lái)執行。

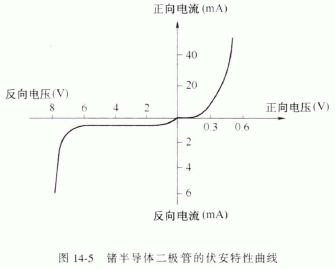

圖14-5顯示了檢波二極管（錯誤二極管）的電壓 - 電流曲線，也稱為伏安特性曲線。當在二極管上施加正電壓時，產生正向電流。當正向電壓相對較小時，二極管表現出大的電阻。當正向電壓超過某個值時，二極管的電阻變小，電流急劇上升。錨定二極管的初始導通電壓很小，約為0.2V。當反向電壓施加到二極管時，只有很小的反向電流，并且電流不會隨著反向電壓的增加而改變。在這種情況下的電流稱為反向飽和電流。當反向電壓施加到某個值時，反向電流突然增加并發生擊穿。
