快恢復二極管反并聯起到續流的作用！

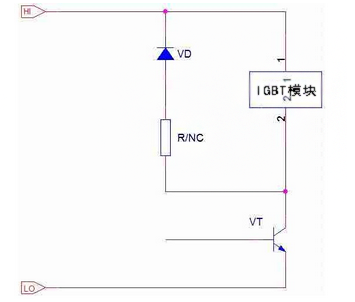

IGBT管EC極之間并聯一個快速恢復二極管，是為了保護IGBT管不被較高的反向電壓擊穿。凡是有高壓反向電壓的場合，就需要這只二極管保護。在器件的逆程階段，行輸出變壓器會反向感應一個很高的電壓，行輸出管就在這個高壓的回路上，且是反向的，我們需要將這個電壓旁路，于是就采用了這種復合管模塊，使這個元件能逆向完全導通，為逆程電壓提供通路。1、用在逆變回路中主要用于續流，同時由于負載存在感性，IGBT關斷瞬間會在IGBT兩端產生極高的自感反相電壓，此電壓可能擊穿IGBT。并聯的二極管將這個“自感反相電壓”短路掉了，起到保護IGBT的作用。
2、用在整流回路中（例如西門子的SLM模塊），二極管主要用于整流，將交流電整流為直流電（進線電壓的1.35倍）。而此回路中的IGBT主要用于回饋。
IGBT模塊內的續流二極管一般選擇快速恢復二極管或者肖特基二極管，如FR254、FR255、FR256、FR257、1N5204、1N5205、1N5206、1N5207、1N5208、1N5404、1N5405、5406、5407、5408等。
